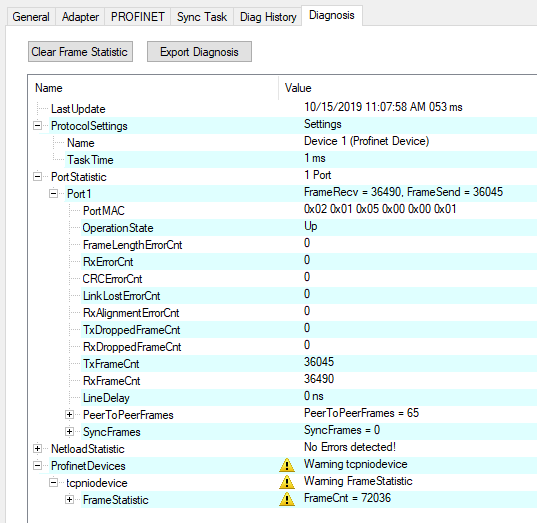

Diagnosis

In dieser Liste befinden sich Diagnosen und Statistiken.

Die Schaltfläche „Clear Frame Statistic“ setzt die Framestatistik und die Portframes des PROFINET Devices zurück. Die Port Statistik hingegen zählt immer ab Eischalten und kann nur durch einen Neustart zurückgesetzt werden.

ProtocolSettings

Beinhaltet z.B. den Namen und die Zykluszeit des PROFINET Protokolls.

PortStatistic

Portspezifische Statistiken und Diagnosen.

NetloadStatistic

Eine prozentuelle Anzeige der erwarteten Buslast der zyklischen Prozessdaten. Außerdem Diagnosezähler des internen Netzlastfilters um eventuelle Framebursts zu vermeiden.

ProfinetDevices

Diagnose und Statistiken zu den projektierten PROFINET Geräten.
