Applikationsbeispiel - Netzwerkdrucker

Die Applikationsbeispiele sind mit einem Prüfaufbau getestet und entsprechend beschrieben worden.
Etwaige Abweichungen bei der Einrichtung an realen Applikationen sind möglich.

Für den Prüfaufbau wurde folgende Hardware verwendet:

TwinCAT-Master-PC mit Betriebssystem Windows XP Professional SP 2, TwinCAT Version 2.10 (Build 1305) und INTEL PRO/100 VE Ethernet-Adapter
Beckhoff Ethernet Kopplerklemme EK1100, Klemmen EL1012, EL6601 und EL9010
Drucker HP LaserJet 4200tn

Die Anbindung eines Netzwerkdruckers an die EL6601 im Klemmenverbund erfolgt über die Systemsteuerung des Steuerungs-IPC:

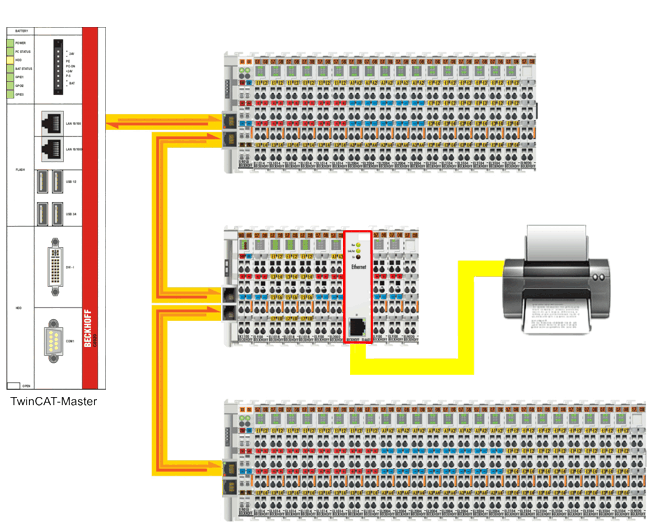

Applikationsbeispiel - Netzwerkdrucker 1: — Anbindung eines Netzwerkdruckers

Legende:

	EtherCAT-Verbindung
	Ethernet-Verbindung

Überprüfen der Netzwerkadresse des TwinCAT-Master-PC

Starten Sie den TwinCAT System Manager im Config-Modus, lesen Sie die Klemmen Konfiguration ein und aktivieren Sie den Free-Run Modus
Die EL6601 sollte in der System-Konfiguration erscheinen und sich im OP-Status befinden (siehe Online Reiter EtherCAT Status Maschine )

Applikationsbeispiel - Netzwerkdrucker 4: — EL6601 in der Konfiguration

Verbinden Sie den Netzwerkdrucker über ein CAT-5 (1:1) Kabel mit der EL6601
Überprüfen Sie in der Systemsteuerung des Steuerungs-IPC den Netzwerkadapter, über den das EtherCAT-System betrieben wird:
Netzwerkumgebung [Eigenschaften] -> LAN-Verbindung (TwinCAT-LAN-Adapter), [Eigenschaften] -> Internetprotokoll (TCP/IP) [Eigenschaften]

Applikationsbeispiel - Netzwerkdrucker 5: — Kontext Menü Netzwerkumgebung -> „Eigenschaften“

Applikationsbeispiel - Netzwerkdrucker 6: — Kontext Menü „LAN Verbindung (TwinCAT-LAN-Adapter),“ -> „Eigenschaften“

Applikationsbeispiel - Netzwerkdrucker 7: — Eigenschaften Internetprotokoll (TCP/IP)

Tragen Sie eine IP-Adresse für das Subnetz des Netzwerkdruckers ein (z. B. 192.168.0.1/255.255.255.0) und bestätigen Sie mit OK

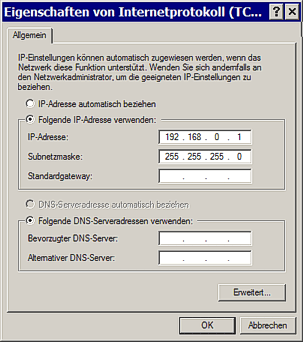

Applikationsbeispiel - Netzwerkdrucker 8: — Eintragen der IP-Adresse des Subnetzes des Netzwerkdruckers

Konfigurieren Sie den Netzwerkdrucker (im Konfigurationsmenü des Druckers) und weisen Sie dem Drucker eine IP-Adresse aus dem IP-Nummernkreis des oben definierten Subnetzes zu
(Bedienungsanleitung Ihres Druckers beachten), hier z. B. 192.168.0.37
Richten Sie den Netzwerkdrucker über die Systemsteuerung ein:
Drucker & Faxgeräte -> Drucker hinzufügen, wählen Sie im Drucker-Installationsassistent einen Lokalen Drucker und wählen Sie im anschließenden Pulldownmenü Einen neuen Anschlusstyp erstellen... einen Standard TCP/IP-Port

Applikationsbeispiel - Netzwerkdrucker 9: — Systemsteuerung „Drucker hinzufügen“ unter „Drucker und Faxgeräte“

Applikationsbeispiel - Netzwerkdrucker 10: — Radio Button „Lokaler Drucker“ wählen

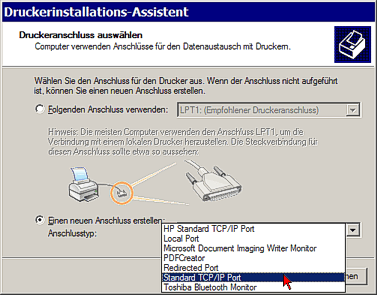

Applikationsbeispiel - Netzwerkdrucker 11: — Anschlusstyp wählen

Tragen Sie im folgenden Menü unter Druckername oder IP-Adresse die im Konfigurationsmenü des Druckers definierte IP-Adresse ein (im Beispiel 192.168.0.37)

Applikationsbeispiel - Netzwerkdrucker 12: — Eintragen der IP-Adresse und des Duckernamens

Bestätigen Sie die Porteigenschaften und stellen Sie den Assistenten fertig
Installieren Sie im folgenden Druckerinstallations-Assistenten den entsprechenden Treiber Ihres Druckerherstellers
