EL6090 - Beispiel für die Verwendung des Displays

Das folgende Beispiel zeigt Ihnen die notwendigen Verknüpfungen und die Erstinbetriebnahme einer EL6090. In dem Beispiel wird der NAVI-Schalter in Verbindung mit dem Text übergeben.

EL6090 - Beispiel für die Verwendung des Displays 1:
Verknüpfung der Prozessdaten im System Manager

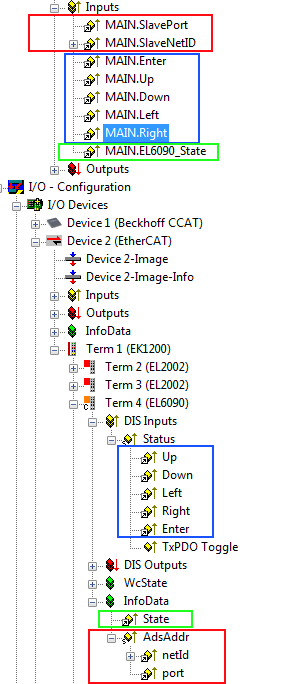

Verknüpfen Sie den Port und die AMSNetID (ROT). Diese Daten werden gebraucht, um per COE auf die Klemme zuzugreifen und den Text zu übertragen. Die Verknüpfungen für den NAVI-Schalter sind "BLAU" dargestellt. "GRÜN" ist für den Status der EL6090.

Kurzbeschreibung:

Beispiel 1:
EL6090 - Beispiel für die Verwendung des Displays 2: Download (Beispieldatei)
Wurde erstellt für einen CX8090, kann aber für alle TwinCAT 2.1x-Systeme verwendet werden.
EL6090 - Beispiel für die Verwendung des Displays 3: Download (Beispieldatei)
Variante für TwinCAT 3.x-Systeme.

Einfaches Beispiel um Texte in das Display zu schreiben.

Beispiel 2:
EL6090 - Beispiel für die Verwendung des Displays 4: Download (Beispieldatei)
Wurde erstellt für einen CX8090, kann aber für alle TwinCAT 2.1x-Systeme verwendet werden.
EL6090 - Beispiel für die Verwendung des Displays 5: Download (Beispieldatei)
Variante für TwinCAT 3.x-Systeme.

Beispiel, um Sonderzeichen an die EL6090 zu übertragen und die Sonderzeichen im Display zu verwenden.
