Digitale Eingänge

Die Klemme stellt die digitalen 24 VDC‑Eingänge (A, B, C, Gate/Latch) zur Verfügung. Die Funktion dieser Eingänge ist dem Kapitel „Erläuterungen zu den Parametern“ der jeweiligen Klemmen zu entnehmen.

Die Eingänge sind Typ 1 Eingänge gemäß EN61131-2.

Digitaler Eingang Typ 1, gemäß EN61131-2

Spannung [V]

Eingangsstrom [mA]

Signalspannung „0 - LOW“

-3 V … +5 V typ.

0 mA … 2,6 mA typ.

Signalspannung „1 - HIGH“

15 V … 30 V typ.

5 mA typ.

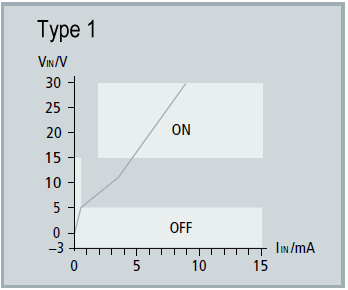

Digitale Eingänge 1:
Kennlinie Eingang 24 VDC Typ 1

Hinweis

Schnelle Digitale Eingänge – Beeinflussung durch störende Geräte

Beachten Sie, dass die Eingangsbeschaltung nur eine sehr geringe Filterung aufweist. Sie ist auf schnelle Signalübertragung vom Eingang zur Auswerteeinheit optimiert. Schnelle Pegeländerungen/Pulse im µs-Bereich und/oder hochfrequente Störsignale von Geräten (z. B. Proportionalventilen, Schrittmotor- oder DC-Motor-Endstufen) treffen also nahezu ungefiltert/ungedämpft an der Auswerteeinheit ein. Diese Störungen können fälschlicherweise als Signal erfasst werden.

  • Um Störungen zu unterdrücken, kann ein zusätzlicher Eingangsfilter parametriert werden.
  • Weiterhin werden eine EMV-gerechte Verkabelung und der Einsatz von getrennten Netzteilen für die Klemme und die Störungen verursachenden Geräte empfohlen.
