Open Collector-Mode

Anschluss von Open Collector-Encodern ohne Nullimpuls

Open Collector-Mode 1:
Anschluss Encoder Open Collector - Mode ohne Nullimpuls

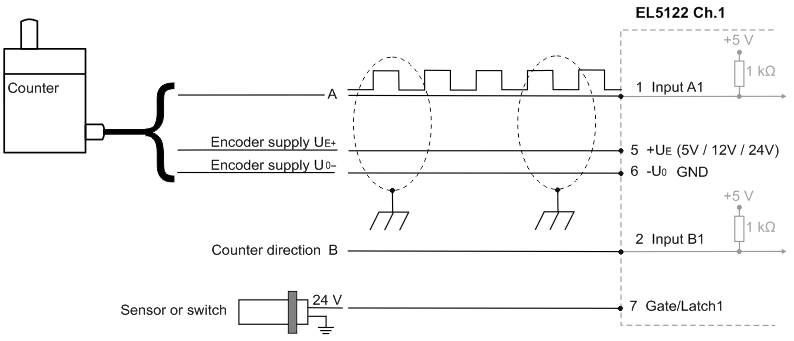

Anschluss von Open Collector-Zählern / Impulsgebern ohne Nullimpuls

Open Collector-Mode 2:
Anschluss Zähler / Impulsgeber Open Collector - Mode ohne Nullimpuls
Open Collector-Mode 3:

Hinweise zum Anschluss

  • Bei Anschluss eines Zählers / Impulsgebers gibt die B-Spur die Zählrichtung vor.
