LVDT - Anschlussbelegung

4-Leiter LVDT Anschlussbelegung

LVDT - Anschlussbelegung 1:Abb.30: Anschlussbelegung 4-Leiter LVDT

5-Leiter LVDT Anschlussbelegung

LVDT - Anschlussbelegung 2:Abb.31: Anschlussbelegung 5-Leiter LVDT

6-Leiter LVDT Anschlussbelegung

LVDT - Anschlussbelegung 3:Abb.32: Anschlussbelegung 6-Leiter LVDT

5-Leiter LVDT Mahr Anschlussbelegung

LVDT - Anschlussbelegung 4:Abb.33: Anschlussbelegung 5-Leiter LVDT Mahr-Anschaltung

Hinweis

Einstellung für Mahr® kompatible Sensoren

Die Mahr® kompatiblen Sensoren werden über 5-Leitungen angeschlossen. Da die fünfte Leitung keine Signalleitung, sondern eine virtuelle Masse darstellt, ist in Index 0x80n1:12 „Connection type“ der 4-Leiter LVDT Modus zu wählen.

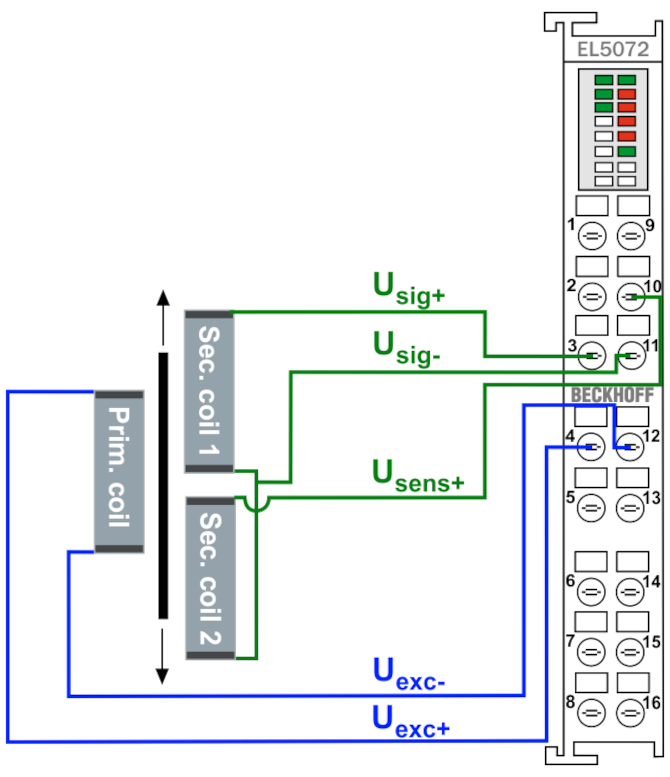

5-Leiter LVDT Typ 2 Anschlussbelegung (ab FW04, ESI Revision-0019)

LVDT - Anschlussbelegung 5:Abb.34: Anschlussbelegung 5-Leiter LVDT Typ 2

Hinweis

Hinweis 5-Leiter LVDT Typ 2

  • Bei der Anschlussbelegung „5‑Leiter LVDT Typ 2“ wird die Leitung Usens+ auf ein Massepotential angebunden.
