Geräte Diagnosefunktionen

Folgende Geräteinformationen der EL407x können aus dem CoE gelesen werden:

Index	Name	Bedeutung
0xF900:01	Power Good	FALSE: Es liegen ca. < 20,4 V an den Powerkontakten an. Ein Geräte-Betrieb unterhalb dieser Grenze wird nicht empfohlen. Überspannung wird nicht überwacht.
0xF900:11	Operating Time	bisherige Betriebszeit des Geräts in [min], nicht löschbar
0xF900:12	Device Temperature	aktuelle Klemmeninnentemperatur in [°C]. Hinweis: dieser Wert ist von Einbaulage abhängig, er liegt i.d.R. deutlich über der Umgebungstemperatur.
0xF900:13	Min. Device Temperature	von der Klemme jemals beobachteter minimaler Wert in [°C], nicht löschbar
0xF900:14	Max. Device Temperature	von der Klemme jemals beobachteter maximaler Wert in [°C], nicht löschbar

Die Status der 5 Klemmen-LED kann elektronisch wie folgt ausgelesen werden:

Index	Name	Bedeutung
0xF915:01	RUN	RUN-LED
0xF915:09	Error Ch.1	LED Kanal 1 (AI)
0xF915:0A	Error Ch.2	LED Kanal 2 (AI)
0xF915:0B	Error Ch.3	LED Kanal 3 (AO) (wenn vorhanden)
0xF915:0C	Error Ch.4	LED Kanal 4 (AO) (wenn vorhanden)
0xF915:0D	Error Ch.5	LED Kanal 5 (AO) (wenn vorhanden)
0xF915:0E	Error Ch.6	LED Kanal 6 (AO) (wenn vorhanden)
0xF915:0F	Error Ch.7	LED Kanal 7 (AO) (wenn vorhanden)
0xF915:10	Error Ch.8	LED Kanal 8 (AO) (wenn vorhanden)

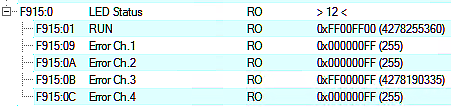

Die Status der im Gerät befindlichen optischen Anzeigen (LED) kann im CoE 0xF915 LED Status elektronisch ausgelesen werden, z.B. zur gleichzeitigen LED-Anzeige in der Visualisierung.

Es handelt sich um vier Bytes, die den RGB-Wert und den leuchtzustand beschreiben:

Byte 1 (vlnr): Blink-/Leuchtcode

0x00: Aus/ nicht vorhanden
0x01…0x14: 1..20 Hz
0x80: EtherCAT PreOp
0x81: EtherCAT SafeOp
0x82: EtherCAT Boot
0xFF: An/ vorhanden

Byte 2..4:

0x00: Aus
0xFF: An

Beispiele:

0x 00 00 00 00: LED nicht vorhanden
0x FF 00 00 00 : Led ist an, RGB =0, also nicht leuchtend, Bedeutung: LED ist vorhanden
