Einsatzhinweise

Parallelschaltung im Strombetrieb

Die Stromausgänge der EL407x sind single-ended und können parallelgeschaltet werden, um ihre Ströme an der Last zu addieren. Das ohmsche Gesetz ist zu beachten, die intern verfügbare Ausgangsspannung erhöht sich nicht!

Beispiele

• EL4072, max. 750 Ohm Bürde siehe techn. Daten -> intern stehen 15 V Ausgangsspannung zur Verfügung
  -> wenn allkanalig 100% Ausgabe (je 20mA) und somit ∑= 40 mA gewünscht ist muss die Last < 375 Ohm sein.
• EL4074, max. 500 Ohm Bürde siehe techn. Daten -> intern stehen 10 V Ausgangsspannung zur Verfügung
  -> wenn allkanalig 100% Ausgabe (je 20mA) und somit ∑= 80 mA gewünscht ist muss die Last < 125 Ohm sein.
• EL4078, max. 300 Ohm Bürde siehe techn. Daten -> intern stehen 6 V Ausgangsspannung zur Verfügung
  -> wenn allkanalig 100% Ausgabe (je 20mA) und somit ∑= 160 mA gewünscht ist muss die Last < 37 Ohm sein.

Ausgabeverhalten, Anstiegszeit

Es ist mit ca. 3 ms für 0->90% und ca. 6 ms für 0->100% zu rechnen

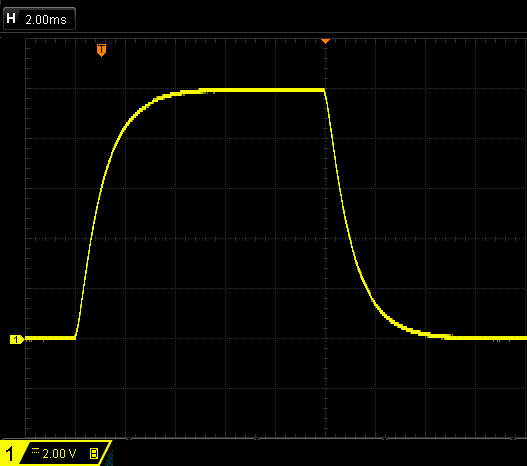

Abb.153: Darstellung Anstiegszeit

Ausgabeverhalten, Dynamik

Das Ausgabeverhalten ist auf eine Dynamik von 2 kSps/500 µs ausgelegt (Sollwertvorgabe). Damit werden gering dynamische Signale ausgegeben. Für die Ausgabe von Frequenzen über 200 Hz werden die Ausgabeklemmen der EL41xx Serie empfohlen..

Spontane Ausgabe beim An/Abschalten („Glitch“)

Beim Einschalten oder spontanen Ab- und Wiederzuschalten der Us-Versorgung (Ebus) kann es zu kurzzeitiger, eigenständiger Werteausgabe im Bereich einiger ±10% des FSV für einige ms kommen.

Beim Einschalten oder spontanen Ab- und Wiederzuschalten der Up-Versorgung (Powerkontakte) kann es zu eigenständiger Werteausgabe im Bereich einiger ±% des FSV für einige ms kommen.

Es wird empfohlen sensible Signalempfänger erst empfangsbereit zu schalten, wenn die Klemme/der Kanal

• im OP-Status ist
• kein Warning oder Error im PDO Status meldet

Falls ein Glitch-freier Ausgang erforderlich ist, können Ausgangsklemmen der Serie EL417x verwendet werden.
