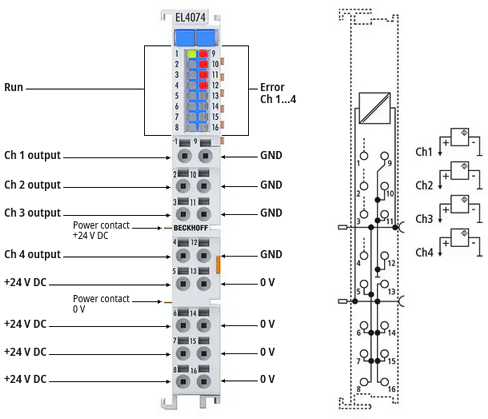

EL4074

RUN

grün

Diese LEDs geben den Betriebszustand der Klemme wieder:

aus

Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme

blinkend

Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt

Einzelblitz

Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand

an

Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich

flimmernd

Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-Updates der Klemme

ERROR
Ch1…4

rot

- Überlastung des Analogausgangs:
Drahtbruch bei I-Ausgang, Kurzschluss bei U-Ausgang
- Sollwert überschreitet Limiter: Low Grenze unterschritten/High Grenze überschritten
- interner Fehler DAC

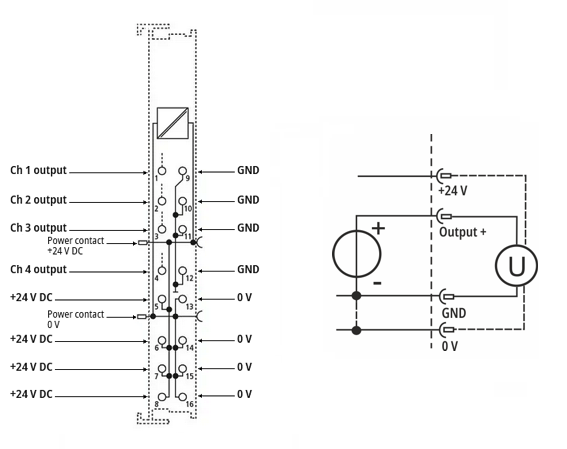

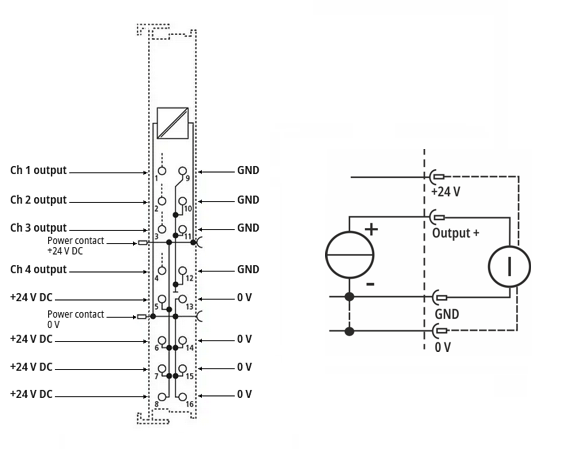

Ch1 output

1

Spannungs-/Stromausgang, Kanal 1

-

überlastgeschützt

Ch2 output

2

Spannungs-/Stromausgang, Kanal 2

-

überlastgeschützt

Ch3 output

2

Spannungs-/Stromausgang, Kanal 3

-

überlastgeschützt

Ch4 output

2

Spannungs-/Stromausgang, Kanal 4

-

überlastgeschützt

+24 V DC

5

+24 V

6; 7, 8 +24 V Powerkontakt

1 A

+24 V DC

6

+24 V

5, 7, 8 +24 V Powerkontakt

1 A

+24 V DC

7

+24 V

5, 6, 8 +24 V Powerkontakt

1 A

+24 V DC

8

+24 V

5, 6, 7, +24 V Powerkontakt

1 A

GND

9

Analoge Masse (Bezugspotential für Ch1...Ch4)

10, 11, 12

100 mA **)

GND

10

Analoge Masse (Bezugspotential für Ch1...Ch4)

9, 11, 12

100 mA **)

GND

11

Analoge Masse (Bezugspotential für Ch1...Ch4)

9, 10, 12

100 mA **)

GND

12

Analoge Masse (Bezugspotential für Ch1...Ch4)

9, 10, 11

100 mA **)

0 V

13

0 V

14, 15, 16, 0 V Powerkontakt

1 A

0 V

14

0 V

13, 15, 16, 0 V Powerkontakt

1 A

0 V

15

0 V

13, 14, 16, 0 V Powerkontakt

1 A

0 V

16

0 V

13, 14, 15, 0 V Powerkontakt

1 A
