Starten des Beispielprogramms
Die Applikationsbeispiele sind mit einem Prüfaufbau getestet und entsprechend beschrieben worden. Das Programm dient als erste Einführung in die Auswertemöglichkeiten der Daten einer Netzmonitoringklemme. Dem Anwender steht es frei, das Programm nach seinen Vorstellungen frei zu verändern, oder nur Teile des Codes zu verwenden.
- Für den Prüfaufbau wurde folgende Hardware und Software verwendet:
TwinCAT-Master-PC mit Betriebssystem Windows XP Professional SP 3, TwinCAT Version 2.11 (Build 2230) und TwinCAT-Intel PCI Ethernet Adapter - Beckhoff EtherCAT Koppler EK1100, Klemmen EL3773 und EL9011
Vorgehensweise zum Starten des Programms
- Nach Klick auf den Download-Button speichern Sie das Zip-Archiv lokal auf ihrer Festplatte und entpacken die *.TSM (Konfigurationsdatei und *.PRO (PLC-Programmdatei) in einem temporären Arbeitsordner
- Start der *.TSM-Datei und *.PRO Datei; der TwinCAT-System Manger und die TwinCAT PLC öffnen sich
- Schließen Sie die Hardware an und verbinden Sie den Ethernet-Adapter ihres PCs mit dem EtherCAT-Koppler (weitere Hinweise hierzu finden sie in den entsprechenden Kopplerhandbüchern)
- Auswahl des lokalen Ethernet-Adapters (ggf. mit Echtzeit-Treiber) unter Systemkonfiguration, E/A - Konfiguration, E/A -Geräte, Gerät (EtherCAT); dann unter Karteireiter "Adapter", "Suchen..." den entsprechenden Adapter auswählen und bestätigen (siehe Abb. Suchen des Ethernet-Adapters + Auswahl und Bestätigung des Ethernet-Adapters)
- Aktivierung der Konfiguration und bestätigen (Abb. Aktivierung der Konfiguration + Konfigurationsaktivierung bestätigen)
- Neue Variablenzuordnung bestätigen, Neustart im RUN-Modus (Abb. Variablenzuordnung erzeugen + Neustart TwinCAT im RUN-Modus)

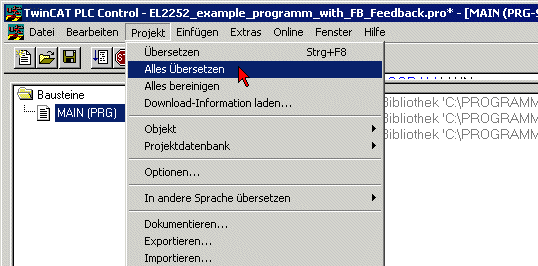

- In der TwinCAT PLC unter Menü "Projekt" -> "Alles Übersetzen" das Projekt übersetzen (Abb. Projekt übersetzen)

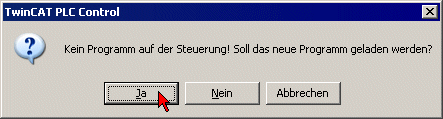

- In der TwinCAT PLC: Einloggen mit der Taste "F11", Laden des Programms bestätigen (Abb. Programmstart bestätigen), Start des Programms mit Taste "F5"
