Distributed Clocks

Im DC-Betrieb (Distributed Clocks) muss das Prozessdatum 0x1A03 Timestamp aktiviert werden.

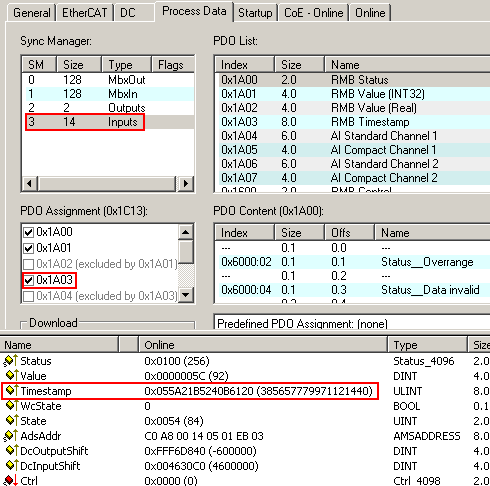

EL3356-0010, EL3356-0090 Aktivierung Timestamp 0x1A03 im DC Betrieb

Im DC-Betrieb werden bei den Prozessdaten außerdem die Variablen DcOutputShift und DcInputShift eingeblendet. Diese werden einmalig beim Aktivieren der Konfiguration auf Basis der eingestellten EtherCAT Zykluszeit (zugeordnete Task beachten!) und DC-ShiftZeiten aus den EtherCAT-Master-Einstellungen in der Einheit [ns] berechnet. In der Betriebsart InputBased gibt DcInputShift an, um wie viele Nanosekunden [ns] vor oder nach dem globalen Sync die Klemme Ihre Prozessdaten ermittelt. Weitere Informationen dazu siehe die EtherCAT Systembeschreibung.

Da die EL3356-0010 und die EL3356-0090 nicht DC-getriggert arbeiten sondern selbst den Timestamp ermitteln, sind diese Werte bei diesen Klemmen ohne Bedeutung.
