Prozessdatenauswahl

Die Prozessdaten der EL3356 werden im TwinCAT System Manager eingerichtet. Die PDOs lassen sich einzeln aktivieren bzw. deaktivieren. Dazu dient der Reiter „Prozessdaten“ (nur sichtbar wenn links die Klemme ausgewählt ist).

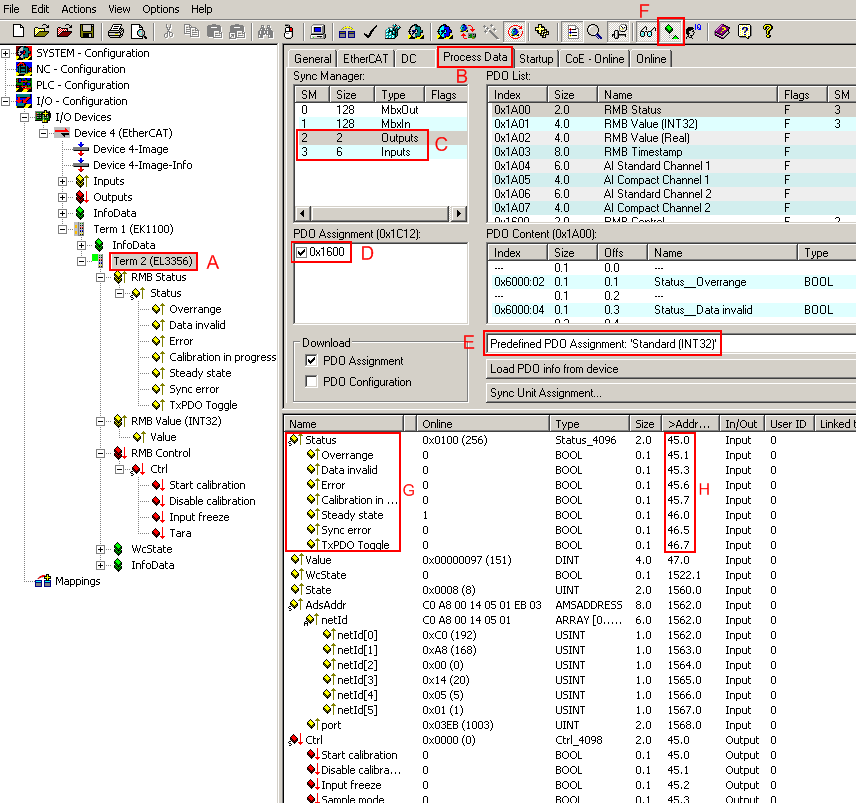

EL3356 - Prozessdatenauswahl im TwinCAT System Manager

Wenn im System Manager die Klemme ausgewählt ist (A) zeigt der Reiter Prozessdaten (B) die PDO-Auswahl. Es können die beiden SyncManager der Eingänge/Inputs (SM3) und Ausgänge/Outputs (SM2) (C) verändert werden. Wird einer der beiden angeklickt, erscheint darunter die für diesen SyncManager möglichen PDO (D). Bereits aktivierte PDO haben vorne ein Häkchen, die Aktivierung geschieht durch Anklicken.

Die dann zum Gerät gehörigen Prozessdaten sind darunter aufgelistet (G). Damit die einzelnen Bitbedeutungen z. B. im Status-Wort Status sichtbar und einzeln verlinkbar sind (G), muss im System Manager ShowSubVariables aktiviert werden (F). An welcher Bitposition die SubVariablen im Status- oder Control-Word Ctrl) sind, ist auch aus der Adressübersicht (H) oder den nachfolgenden Angaben zu entnehmen.

Predefined PDO Assignment

Um die Konfiguration zu vereinfachen sind in der Gerätebeschreibung typische Konfigurationskombinationen aus Prozessdaten hinterlegt. In der Prozessdatenübersicht können die vordefinierten Zusammenstellungen ausgewählt werden. Daher steht die Funktion nur zur Verfügung, wenn die ESI/XML-Dateien auf dem System hinterlegt sind (zum Download auf der Beckhoff Webseite).

Folgende Kombinationen sind möglich (siehe auch Abb. EL3356 Prozessdatenauswahl im TwinCAT Systemmanager, E):

Prozessdatenauswahl 1:
EL3356 Auswahl Predefined PDO Assignment
