Signalflussplan

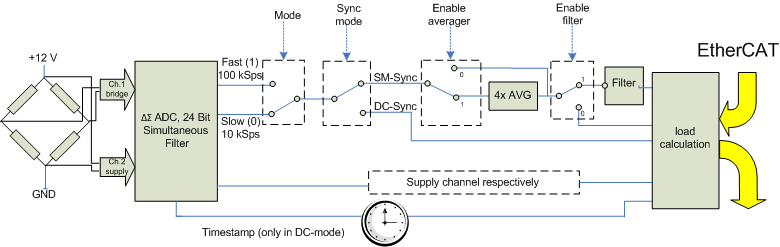

Signalflussplan 1:
Signalflussplan EL3356-0010

Die EL3356 bearbeitet die Daten in folgender Reihenfolge

  1. Hardware-Tiefpass 10 kHz
  2. 2-kanaliges simultanes Sampling in 10,5/105,5 kSps mit 64‑facher Überabtastung durch Delta-Sigma-(ΔΣ)-Wandler und interner Vorfilterung
  3. Averager 4-fach (deaktivierbar)
  4. Software-Filter (deaktivierbar)
  5. Gewichtsberechnung
Signalflussplan 2:

Messprinzip Delta-Sigma-(ΔΣ)-Wandler

Das in der EL3356 verwendete Messprinzip mit realer Abtastung im MHz-Bereich verschiebt Aliasing-Effekte in einen sehr hochfrequenten Bereich, so dass für den Betrieb im kHz-Bereich in der Regel keine derartigen Effekte zu erwarten sind.
