Prozessdatenfluss

Der interne Datenfluss der EL3255 zeigt die Reihenfolge der mathematischen Operation auf dem Messwert auf:

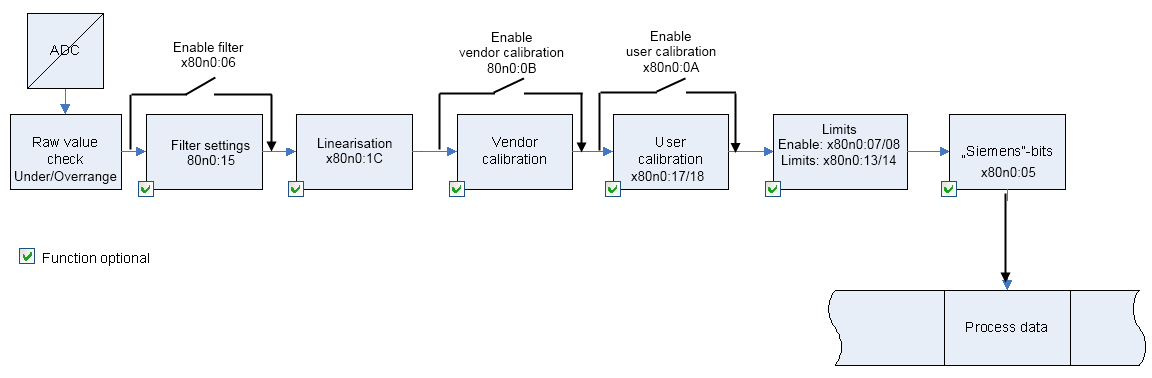

Prozessdatenfluss 1:Abb.142: Datenfluss der EL3255

Im Ablauf:

  1. Rohwert-Abfrage aus dem ADC, simultanes Samplen aller Kanäle nach Triggereinstellung (DC/synchron)
  2. Prüfung Underrange/Overrange
  3. Linearisierungskorrektur nach Angabe des Potentiometers
  4. Filterung
  5. Hersteller- und/oder Anwenderkalibrierung
  6. Limitauswertung
  7. Einblendung Siemens-Bits

Overrange-Auswertung

Der Messwert wird unter Berücksichtigung der Kalibrierungseinstellungen auf Overrange geprüft.

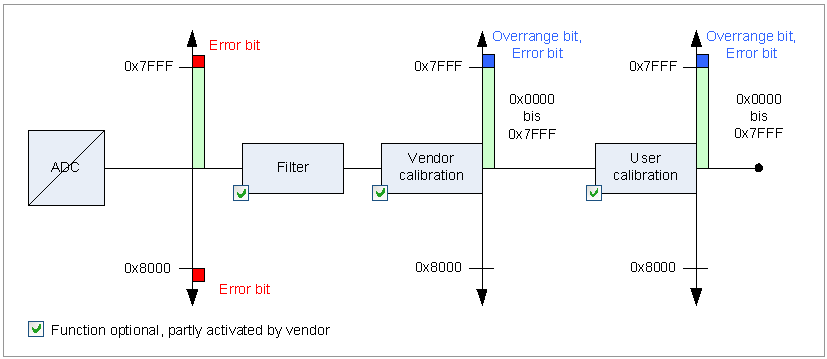

Prozessdatenfluss 2:Abb.143: Error- und Overrange-Prüfung
