EL3114 - Einführung

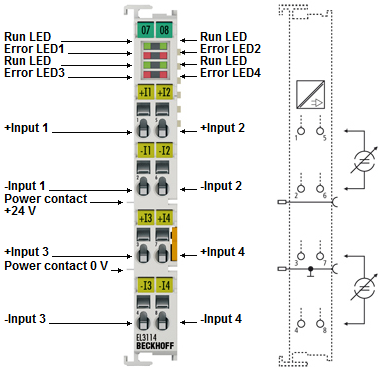

Abb.21: EL3114EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Strom, 0…20 mA, 16 Bit, differentiell
Die analoge Eingangsklemme EL3114 verarbeitet Signale im Bereich von 0 bis 20 mA. Der Strom wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert.
Die Eingangskanäle der EtherCAT-Klemme sind Differenzeingänge und besitzen ein gemeinsames Massepotenzial. Überlastung wird erkannt und der Klemmenstatus über den E-Bus zur Steuerung weitergeleitet. Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an.
