Fehlermeldungen EtherCAT Master
Für die EL30xx spezifische EtherCAT Fehlermeldungen sind
|
Nummer |
Bezeichnung |
Erläuterung |
|---|---|---|
|
0x06090031 |
ABORT_VALUE_TOO_GREAT |
CoE 0x8000:12 (User scale gain größer 0x0007FFFF) |
|
0x06090032 |
ABORT_VALUE_TOO_SMALL |
CoE 0x8000:12 ( User scale gain kleiner -0x0007FFFF) |
|
0x08000021 |
ABORT_DATA_CANNOT_BE_READ_OR_STORED_BECAUSE_OF_LOCAL_CONTROL |
CoE 0x80nF:0x Keine Berechtigung zum Schreiben von Herstellerdaten CoE 0x1C33: Inhalte gesperrt weil Filter aktiv |
Der Beckhoff TwinCAT EtherCAT Master gibt die Slave-Fehlermeldung nach der ETG Spezifikation in Klartext im Loggerfenster aus:

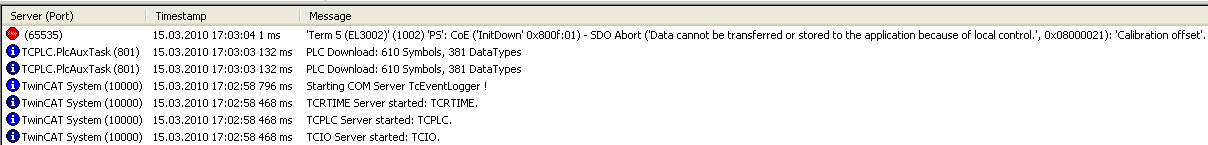

Abb.230: TwinCAT Loggerfenster, Beispiel für fehlerhaften StartUp-Eintrag unter TwinCAT 2.11
