EL3068 - Anschlussbelegung, Anzeige und Diagnose

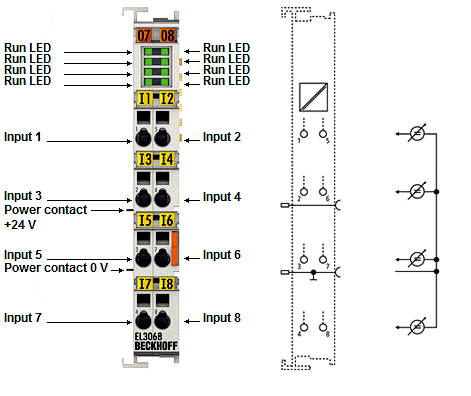

EL3068 - Anschlussbelegung, Anzeige und Diagnose 1:Abb.62: Anschlussbelegung und RUN LED EL3068

EL3068 - Anschlussbelegung

Klemmstelle

Beschreibung

Intern
verbunden mit Anschluss

Max. Strombelastbarkeit *)

Bezeichnung

Nr.

Input 1

1

Eingang 1

-

nicht anwendbar (Spannungseingang)

Input 3

2

Eingang 3

-

nicht anwendbar (Spannungseingang)

Input 5

3

Eingang 5

-

nicht anwendbar (Spannungseingang)

Input 7

4

Eingang 7

-

nicht anwendbar (Spannungseingang)

Input 2

5

Eingang 2

-

nicht anwendbar (Spannungseingang)

Input 4

6

Eingang 4

-

nicht anwendbar (Spannungseingang)

Input 6

7

Eingang 6

-

nicht anwendbar (Spannungseingang)

Input 8

8

Eingang 8

-

nicht anwendbar (Spannungseingang)

*) Dauer- und Spitzenwert

RUN - LEDs

LED

Farbe

Bedeutung

RUN *)

grün

Diese LEDs geben den Betriebszustand der Klemme wieder:

aus

Zustand der EtherCAT State Machine: INIT = Initialisierung der Klemme oder BOOTSTRAP = Funktion für Firmware Updates der Klemme

blinkend

Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt

Einzelblitz

Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand

an

Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich

*) Sind mehrere RUN-LEDs vorhanden, haben alle dieselbe Funktion.
