Prozessdaten

Parametrierung

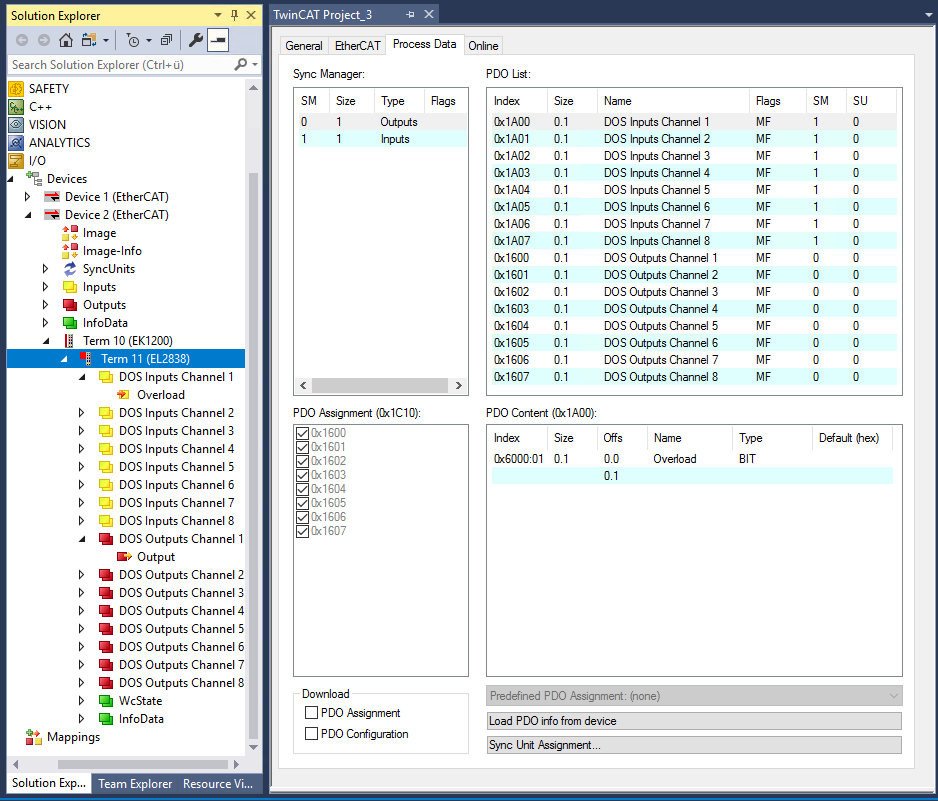

Im TwinCAT System Manager wird eine EL2838 über Prozessdatenreiter (A) parametriert. Die EL2838 verfügt nicht über ein CoE-Verzeichnis.

• Änderungen in den prozessdatenspezifischen Einstellungen sind generell erst nach einem Neustart des EtherCAT Masters wirksam:
  Neustart TwinCAT im RUN oder CONFIG Mode; RELOAD im CONFIG Mode

Darstellung der Prozessdaten und Strukturinhalte

Die EL2838 stellt zwei verschiedene Prozessdatensätze zur Übertragung zur Verfügung:

• die Kanal-Diagnose “DOS Inputs Channel n“ (8 Bit),
• den Schaltzustand der Ausgänge “DOS Outputs Channel n“ (8 Bit)

Die Klartextdarstellung der Bitbedeutungen ist sowohl bei der Inbetriebnahme als auch zur Verlinkung mit dem PLC-Programm hilfreich.

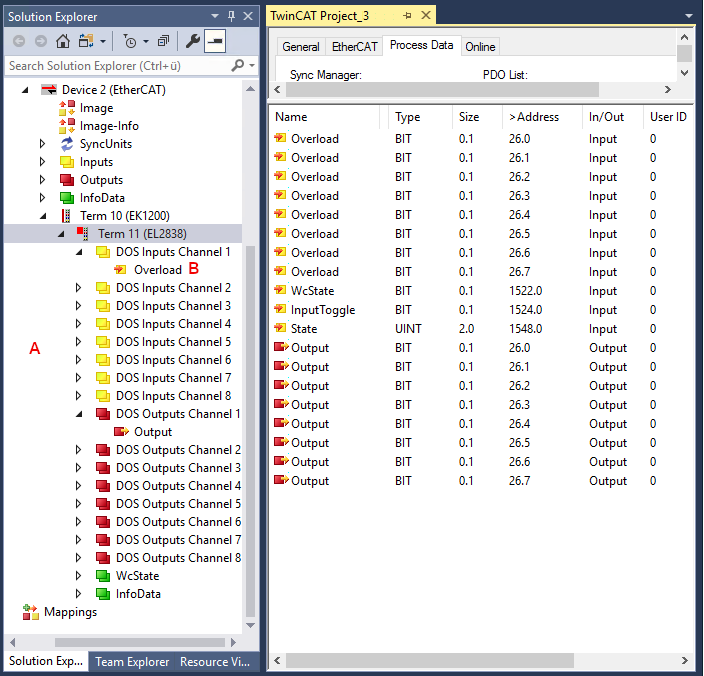

Durch Rechtsklick auf die Statusvariable im Konfigurationsbaum (A) kann die Struktur zur Verlinkung geöffnet werden (B).
