Allgemeine Informationen

• Der Funktionsblock muss in jedem Zyklus aufgerufen werden.
• Es ist möglich, mehrere Methoden in einem einzigen Zyklus zu verwenden, sowie mehrere Aufrufe der gleichen Methode in einem Zyklus.
• Die Methoden gelten nur für einen internen Puffer (kein direkter Einfluss auf die Klemme mit der angeschlossenen Hardware) (Ausnahme: DirectCommands). Um die Änderungen anzuzeigen, muss eine steigende Flanke an den bShow-Eingang des Funktionsblocks angelegt werden.
• Es muss gewartet werden, solange bBusy TRUE ist.

Verlinken des Funktionsbausteins

Der Funktionsblock stellt Variablen zur Verfügung, die mit der Klemme über die Registerkarte „SPS“ im Systemmanager verknüpft werden können. Zur Vorbereitung müssen folgende Anpassungen vorgenommen werden:

1. Konfigurieren der Slots in Abhängigkeit von der angeschlossenen Hardware

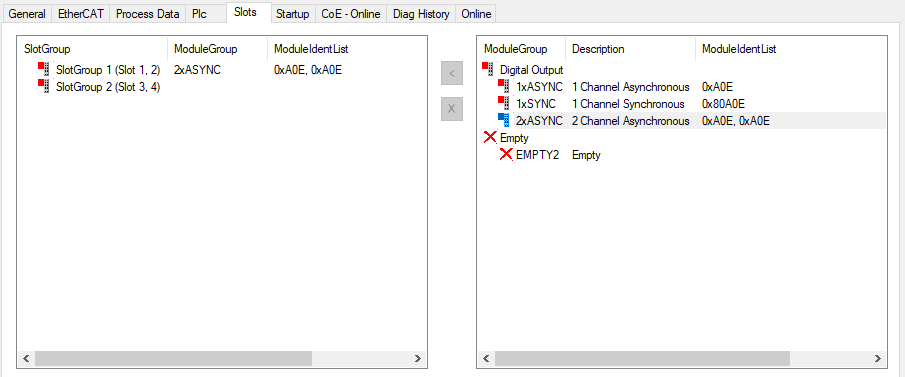

Abb.154: 1. Konfigurieren der Slots in Abhängigkeit von der angeschlossenen Hardware

2. Aktivieren aller Prozessdaten

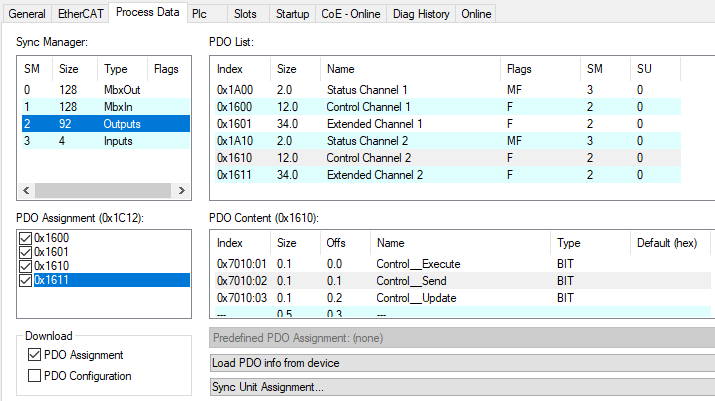

Abb.155: 2.Aktivieren aller Prozessdaten

3. Erzeugen des „SPS“ Datentyps pro Kanal und verlinken des Funktionsbausteins

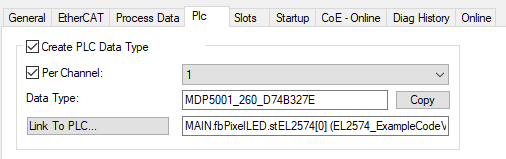

Abb.156: 3. Erzeugen des „SPS“ Datentyps pro Kanal und verlinken des Funktionsbausteins
