Anschlussbelegung und LED

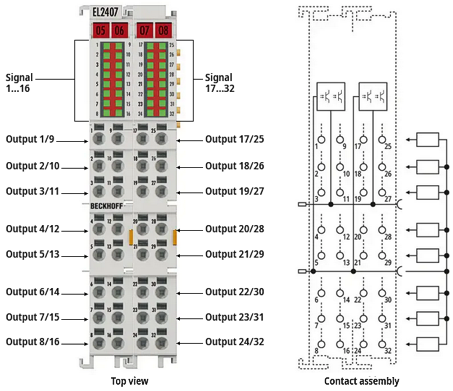

Abb.7: EL2407EL2407 - LEDs
LED | Farbe | Bedeutung | |
|---|---|---|---|
SIGANL 1- 32 | grün | aus | Kein Ausgangssignal |
an | Ausgangssignal 24 VDC am jeweiligen Ausgang | ||
EL2407 - Anschlussbelegung
Klemmstelle | Beschreibung | |
|---|---|---|
Bezeichnung | Nr. | |
Output 1 | 1 | Ausgang 1 |
… | … | … |
Output 32 | 32 | Ausgang 32 |
