Einführung

EtherCAT-Klemme, 16-Kanal-Digital-Eingang, 24 V DC, 3 ms

Die digitale Eingangsklemme EL1409 erfasst binäre 24-V-Steuersignale aus der Prozessebene und transportiert sie galvanisch getrennt zum übergeordneten Automatisierungsgerät. Die EtherCAT-Klemme enthält sechzehn Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Die Powerkontakte sind durchverbunden. Bei der EL1409 ist die Bezugsmasse aller Eingänge der 0‑V-Powerkontakt.

Besondere Eigenschaften:

• kein Prellen durch mechanische Schalter dank 3-ms-Eingangsfilter
• werkzeugloser Anschluss durch Direktstecktechnik bei eindrähtigen Leitern
• platzsparender Einsatz im Schaltschrank
• direkter Anschluss von mehrkanaliger Sensorik in 1-Leiteranschlusstechnik auf kleinstem Raum
• erhöhte Packungsdichte mit 16 Anschlusspunkten im Gehäuse einer 12-mm-Reihenklemme

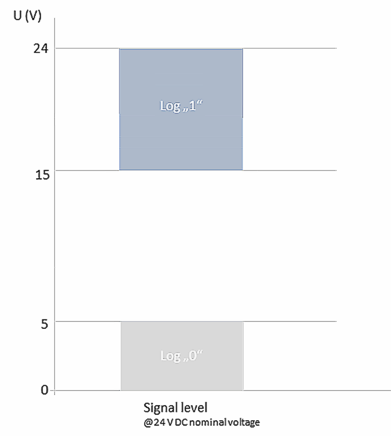

Schaltcharakteristik
