EK9300 Topologiebeispiel

EK9300

Der Aufbau der EK9300 kann in einer Linie erfolgen, hierbei sollten folgende Punkte eingehalten werden:

- Maximal 20 Koppler hintereinander
- Es sollten keine Switches in der Linie verwendet werden

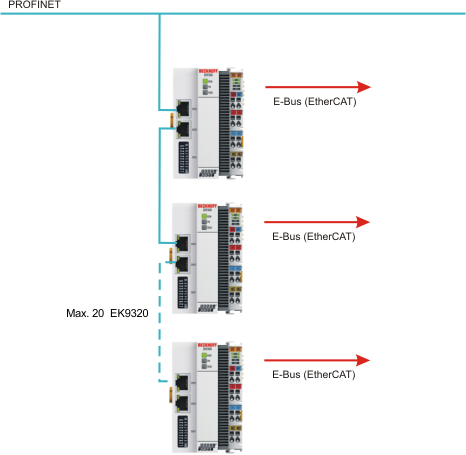

EK9300 Topologiebeispiel 1:
EK9300 - Topologiebeispiel
EK9300 Topologiebeispiel 2:

Einsatz von Switch ohne LLDP

PROFINET verwendet zur Topologie Erkennung das LLDP Protokoll. Sollte der Switch den Sie einsetzen dies nicht unterstützen, funktioniert die Topologie-Erkennung und die damit verbundenen PROFINET-Dienste nicht ordnungsgemäß. Außerdem kommt es zu einem erhöhten Netzwerkverkehr der sich mit jedem Switchport und angeschlossenem PROFINET-Teilnehmer vervielfältigt. Als Auswirkungen können Störungen der Kommunikation bis hin zum Kommunikationsabbruch einzelner PROFINET Teilnehmer zustanden kommen.
