Einsatz mit dem EK1541

Einsatz mit dem EK1541 1:

Empfohlene Stecker und POF-Kabel

Es wird der Einsatz des bei Beckhoff erhältlichen Steckersets ZS1090-0008 (Versatile Link Duplex-Stecker) in Verbindung mit einer Duplex-Polymerfaser 2 x 2,2 mm Außendurchmesser (Z1190)  für die Konnektierung des EK1541 empfohlen.

Einsatz mit dem EK1541 2:

Verlegehinweise

    • zulässiger Biegeradius (im Allgemeinen gilt r ≥ 25 mm, Herstellerangaben beachten!)
    • zulässige Zugfestigkeit
    • Empfindlichkeit der ungeschützten Kontaktenden

    Anschließen und Lösen des POF-Kabels am Koppler

    Zum Anschluss des Kabels schieben Sie den Stecker (als Zubehör im Steckerset ZS1090-0008 erhältlich) bis zum hörbaren Einrasten in die Anschlussöffnung.

    Einsatz mit dem EK1541 3:

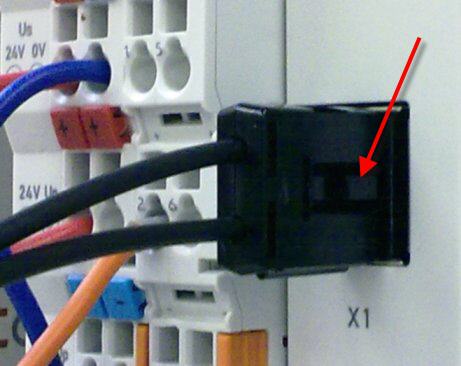

    Rastnase mit Entriegelung am POF-Duplex-Stecker

    Zum Lösen des Steckers die Entriegelung mit der Rastnase betätigen. Diese befindet sich dabei rechtseitig am Stecker (siehe Abbildung).

    Hinweis

    Beschädigung des Kabels möglich!

    Zum Lösen des Kabels die Entriegelung am Stecker drücken und gleichzeitig am Stecker ziehen - niemals am POF-Kabel allein!

    Hinweis

    Tx / Rx -Kanalbelegung

    Achten Sie bei der Kabelkonfektionierung auf die Belegung der optischen Kanäle in den Anschlussbuchsen. Beim EK1541 ist der lichtemittierende Transmitterkanal (Tx) jeweils der untere Auslass in den Anschlussbuchsen.
    Einsatz mit dem EK1541 4:
    Abbildung: Transmitterkanäle beim EK1541
    Beachten Sie unbedingt den Sicherheitshinweis zur Laser-Klasse 1!

    Hinweis

    Verwendung von Blindstopfen

    Zur Vermeidung von Unfällen durch Blendung (Laserstrahl Klasse 1, bitte Sicherheitshinweis beachten) und zum Schutz des Transceivers vor Umwelteinflüssen sollten nicht verwendete Anschlussbuchsen mit den mitgelieferten Blindstopfen verschlossen werden!
    Einsatz mit dem EK1541 5:

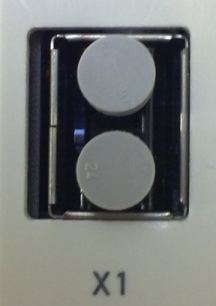

    Abbildung: Blindstopfen in nicht verwendeten Anschlussbuchsen
