Open Collector-Mode

Anschluss von Open Collector-Encodern ohne Nullimpuls im 2-Kanal Betrieb

Open Collector-Mode 1:

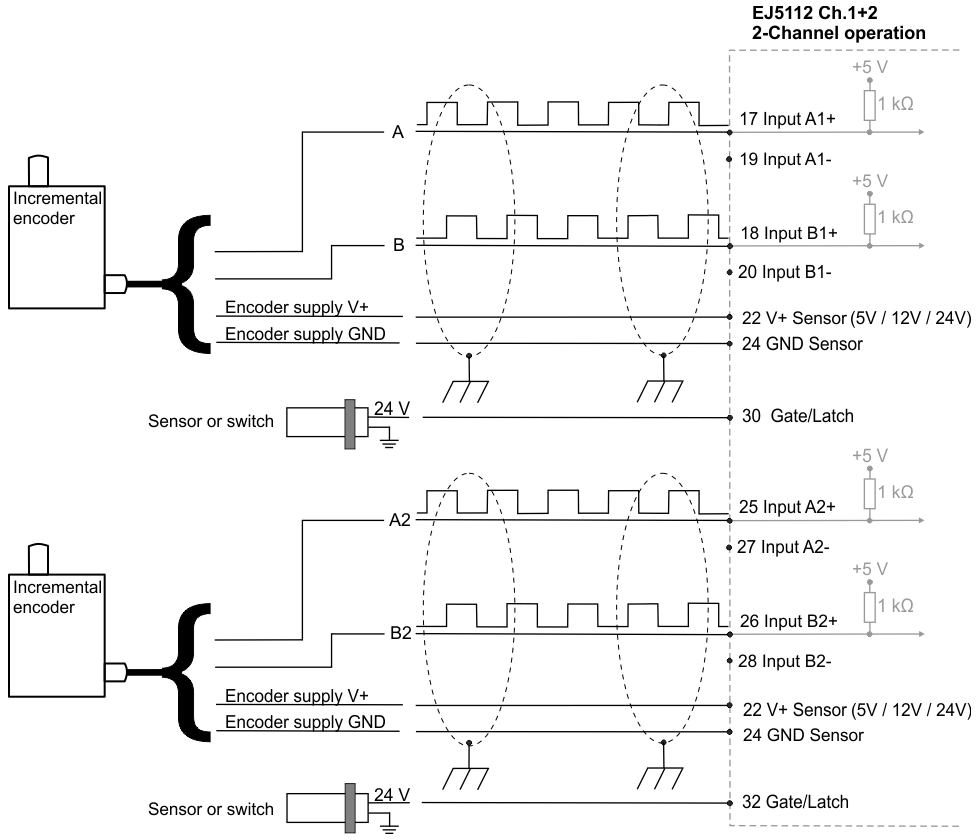

Anschluss Encoder Open Collector - Mode ohne Nullimpuls im 2-Kanal-Betrieb
Open Collector-Mode 2:

Hinweise zum Anschluss

  • Im Open Collector-Mode werden die inversen Eingänge nicht beschaltet.
  • Bei Verwendung eines Encoders im 2-Kanal Betrieb können nur Encoder ohne Nullimpuls verwendet werden. Die Kontaktpins für die C-Spur werden mit den Signalen der zweiten A-Spur belegt.
  • Die Versorgung beider Encoder erfolgt über die Pins 22 und 24. Stellen Sie sicher, dass der Summenstrom von 0,3 A nicht überschritten wird.

Anschluss von Open Collector-Zählern / Impulsgebern ohne Nullimpuls im 2-Kanal Betrieb

Open Collector-Mode 3:

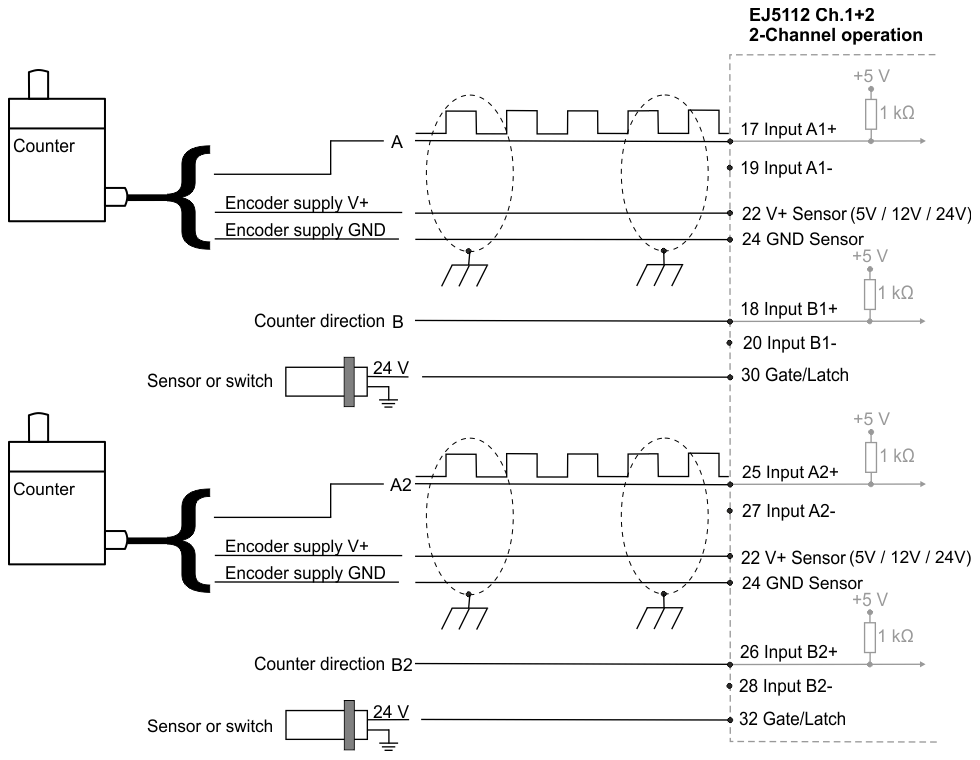

Anschluss Zähler / Impulsgeber Open Collector - Mode ohne Nullimpuls im 2-Kanal-Betrieb
Open Collector-Mode 4:

Hinweise zum Anschluss

  • Im Open Collector-Mode werden die inversen Eingänge nicht beschaltet.
  • Bei Anschluss eines Zählers / Impulsgebers gibt die B-Spur die Zählrichtung vor.
    Der Eingang B̅ wird nicht beschaltet.
  • Bei Verwendung eines Zählers / Impulsgebers im 2-Kanal Betrieb können nur Zähler / Impulsgeber ohne Nullimpuls verwendet werden. Die Kontaktpins für die C-Spur werden mit den Signalen der zweiten A-Spur belegt.
  • Die Versorgung beider Encoder erfolgt über die Pins 22 und 24. Stellen Sie sicher, dass der Summenstrom von 0,3 A nicht überschritten wird.
