RS422-Mode

Hinweis

Differenzieller und Single-Ended Anschluss

Das RS422-Signal überträgt eine Differenzspannung, dadurch ist das Signal störunempfindlicher im Vergleich zu einem Single-Ended-Signal.

Soll das Gebersignal über längere Entfernung oder mit höheren Frequenzen übertragen werden, ist ein Encoder mit RS422-Signalen empfehlenswert.

Es sollten geschirmte und paarig verdrillte (Twisted Pair) Leitungen verwendet werden.

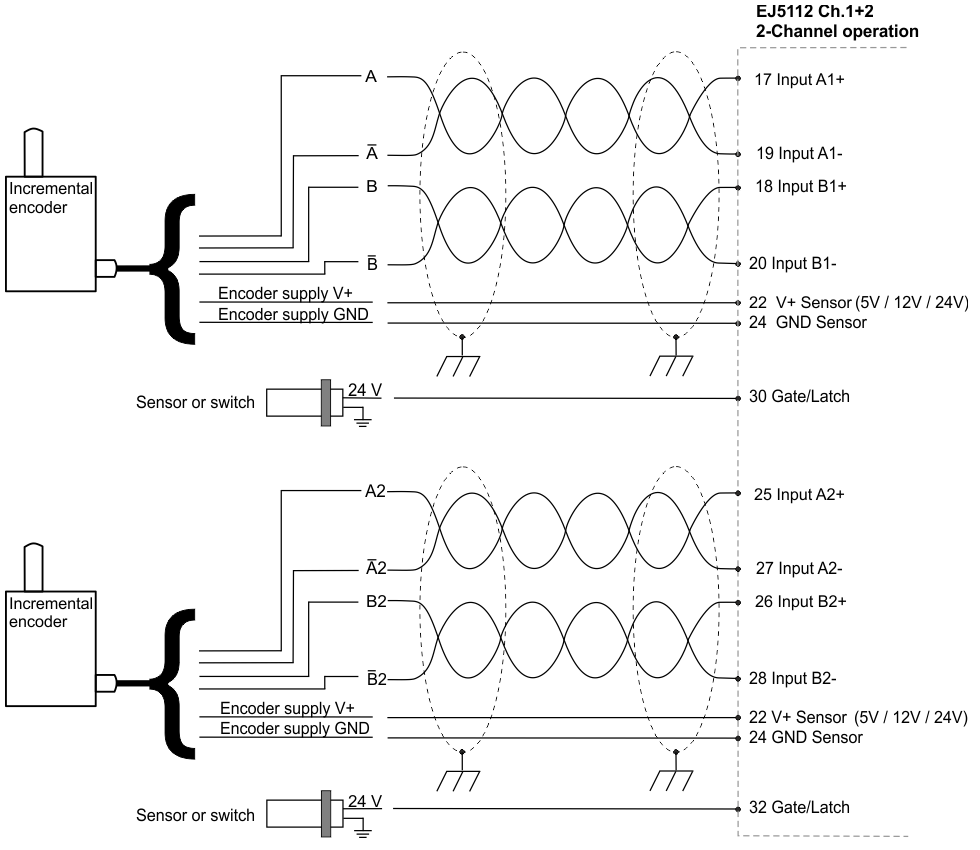

Anschluss von RS422-Encodern ohne Nullimpuls im 2-Kanal Betrieb

	Hinweise zum Anschluss Im 2-Kanal Betrieb können nur Encoder ohne Nullimpuls C verwendet werden. Die Kontaktpins für die C-Spur werden mit den Signalen der zweiten A-Spur belegt. Die Versorgung beider Encoder erfolgt über die Pins 22 und 24. Stellen Sie sicher, dass der Summenstrom von 0,3 A nicht überschritten wird.

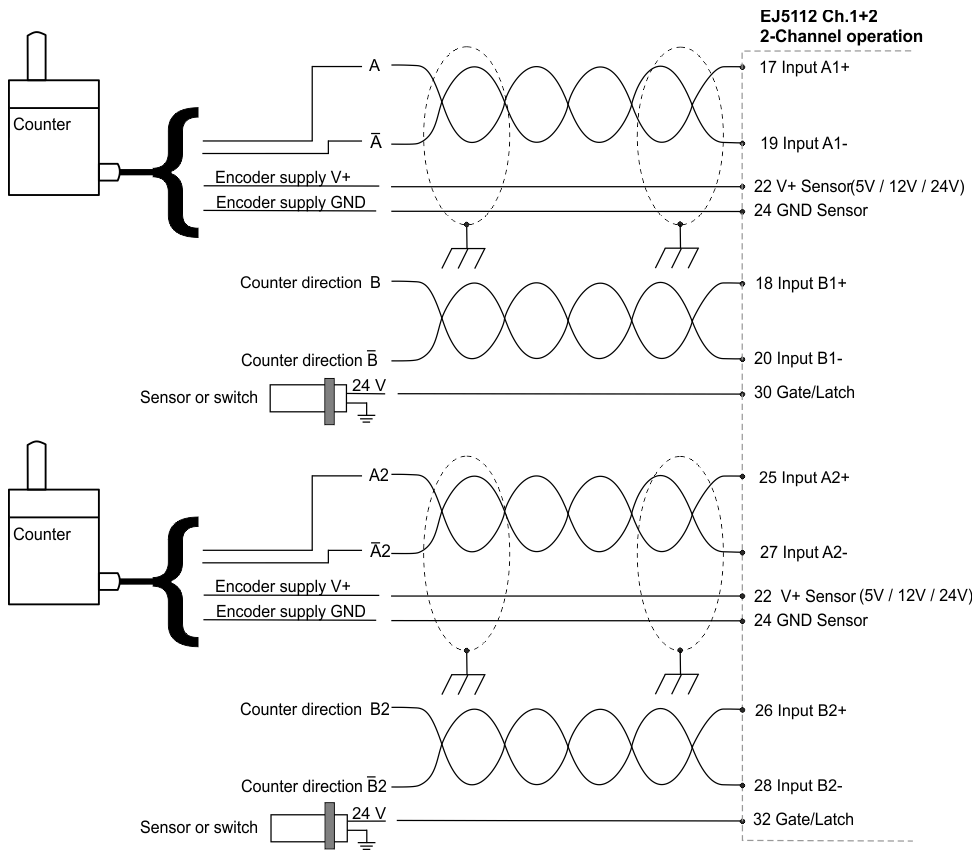

	Hinweise zum Anschluss Bei Anschluss eines Zählers / Impulsgebers gibt die B-Spur die Zählrichtung vor. Im RS422-Mode wird auf der B̅-Spur ein differentielles Signal erwartet. Bei Verwendung eines Zählers / Impulsgebers im 2-Kanal Betrieb können nur Zähler / Impulsgeber ohne Nullimpuls verwendet werden. Die Kontaktpins der C-Spur werden mit den Signalen der zweiten A-Spur belegt. Die Versorgung beider Encoder erfolgt über die Pins 22 und 24. Stellen Sie sicher, dass der Summenstrom von 0,3 A nicht überschritten wird.
