Kontaktbelegung

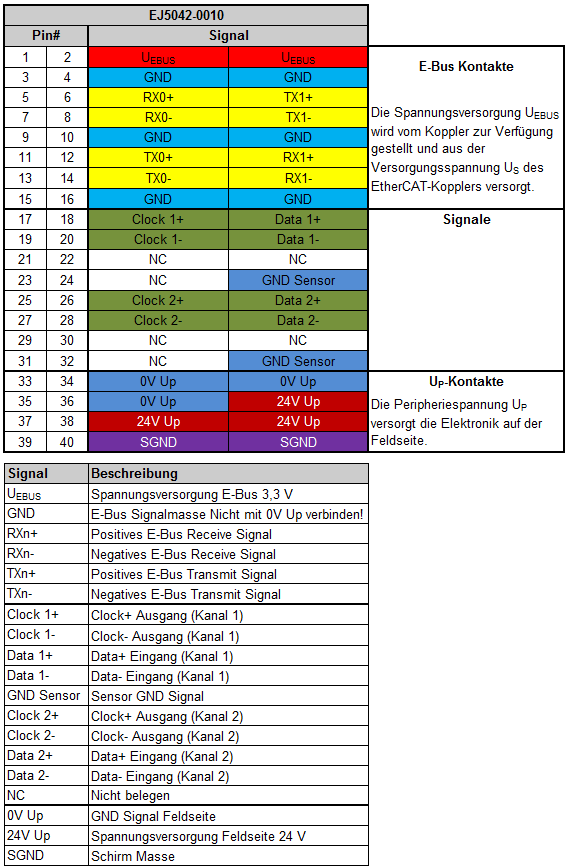

Kontaktbelegung 1:

Der Leiterkarten Footprint steht auf der Beckhoff Homepage zum Download bereit.

Hinweis

Kontaktbelegung 2:

Schädigung von Geräten möglich!

Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden.
Lesen Sie vor der Montage auch das Kapitel Installation von EJ-Modulen!
Lesen Sie vor der Inbetriebnahme die ausführliche Beschreibung der Prozessdaten, Betriebsmodi und Parametrierung der EL5042 Dokumentation!

Beachten Sie die folgenden Hinweise in der Design-Phase und bei der Installation!

	Hinweise zum Routing und zur Installation Die Geber-Versorgung erfolgt extern z. B. über das Netzteil-Steckmodul EJ9505. Die BiSS and SSI Informationen (Clock und Data) werden als Differenzsignale übertragen. Um eine gute EMV-Festigkeit gewährleisten zu können, sollten auch für lange Distanzen, geschirmte Leitungen mit Twisted-Pair verwendet werden. Der Leitungsschirm sollte an beiden Kanalenden mit dem Erdpotential und die beiden Endgeräte sollten immer auf dem gleichen Bezugspotential sein. Bei der Verwendung extern geschirmter Leitungen, sollte besondere Vorsicht geboten sein, um den Schirm nicht zu beschädigen oder zu unterbrechen. Die Abschirmung sollte in der Nähe des Steckers angeschlossen werden. Beachten Sie auch die entsprechenden Hinweise des Sensor Herstellers! Beachten Sie die Richtlinien des Design-Guides für EtherCAT-Steckmodule um eine ordnungsgemäße Weiterleitung der Differenzsignale zu gewährleisten! Der Wert jedes Abschlusswiderstandes sollte gleich der charakteristischen Leitungsimpedanz sein, typischerweise 120 Ω für EIA-485 oder RS-482 Standard. Das Routing der Differenzsignale sollte impedanzkontrolliert sein mit typischerweise 120 Ω für EIA-485 oder RS-482 Standard. Die Leiterbahnbreite sollte > 0,2 mm sein, die maximale Strombelastbarkeit muss beachten werden. Um die EMV-Festigkeit zu verbessern, kann es hilfreich sein, die beiden Signal-Kanäle an zwei verschiedene Steckverbinder anzuschließen.
