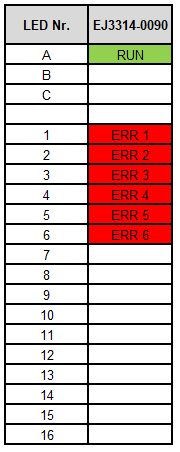

LEDs

RUN

grün

aus

Init

Zustand der EtherCAT State Machine: INIT = Initialisierung des Steckmoduls

blinkend

Pre-Operational

Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt

Einzelblitz

Safe-Operational

Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand

an

Operational

Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich

flimmernd

Bootstrap

Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-Updates des Steckmoduls

ERR 1 …
ERR 4

rot

aus

-

Kein Fehler

an

-

Fehler TC 1 … 4

ERR 5

rot

aus

-

Kein Fehler

an

-

Fehler 5 CJC PT1000

ERR 6

rot

aus

-

Kein Fehler

an

-

Fehler 6 CJC PT1000
