EJ3114-0010 - Kontaktbelegung

EJ3114-0010 - Kontaktbelegung 1:

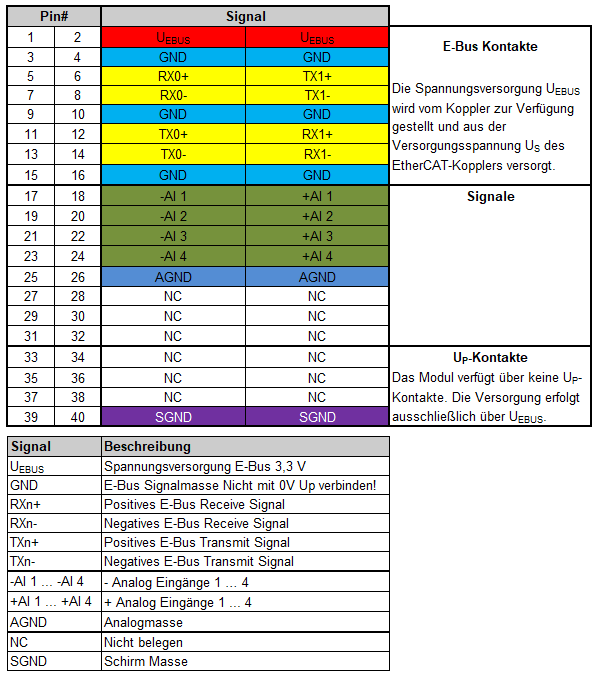

Der Leiterkarten Footprint steht auf der Beckhoff Homepage zum Download bereit.

Hinweis

EJ3114-0010 - Kontaktbelegung 2:

Schädigung von Geräten möglich!

Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden.
Vor der Montage und Inbetriebnahme lesen Sie auch die Kapitel Installation von EJ‑Modulen und Inbetriebnahme!

	Strombelastbarkeit der Eingangskontakte Der maximal zulässige Strom auf den signalrelevanten Pins (Eingänge, GND) beträgt 40 mA.

	Überstromschutz der 20 mA-Eingänge Die Stromeingänge sind durch eine interne Strombegrenzung gegen Beschädigung durch Überstrom geschützt, es können dabei Ströme > 30 mA auftreten. Damit die Strombegrenzung im Fehlerfall nicht überlastet wird, darf vom Quellgerät keine Spannung > 30 V ausgehen. Überstrom wird im Prozessabbild als „Overrange“ angezeigt. Nach Auftreten ist der Fehlerzustand umgehend abzustellen, das Quellgerät abzuschalten oder vom Eingangs-Modul zu trennen. Bei länger anhaltendem Fehlerzustand senkt die Modulinterne Strombegrenzung den aufgenommenen Signalstrom aus thermischen Gründen ab, je nach Umgebungsbedingungen auch unter 20 mA.
