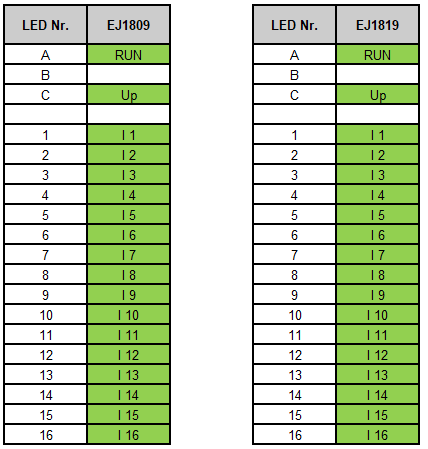

EJ1809, EJ1819, EJ1889 - LEDs
LED | Farbe | Anzeige | Zustand | Beschreibung |
|---|---|---|---|---|
RUN | grün | aus | Init | Zustand der EtherCAT State Machine: INIT = Initialisierung des Steckmoduls |
blinkend | Pre-Operational | Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt | ||
Einzelblitz | Safe-Operational | Zustand der EtherCAT State Machine: SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks. | ||
an | Operational | Zustand der EtherCAT State Machine: OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich | ||
flimmernd | Bootstrap | Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion für Firmware-Updates des Steckmoduls | ||
Up | grün | aus | - | Keine Spanungsversorgung 24 VDC angeschlossen |
an | - | Spannungsversorgung 24 VDC angeschlossen | ||
I1 .. I16 | grün | aus | - | EJ1809, EJ1819: Signalspannung "0" (-3 V .. 5 V) EJ1889: Signalspannung "0" (18 V .. 30 V) |
an | - | EJ1809, EJ1819: Signalspannung "1" (11 V .. 30 V) EJ1889: Signalspannung "1" (0 V .. 7 V) |
