1. Gerätebeschreibung IODD importieren

Der Import der Gerätebeschreibung vereinfacht das Einbinden der IO-Link Devices. Die einzelnen Prozessdaten werden aufgeschlüsselt, eine einfache Parametrierung des Sensors wird dadurch ermöglicht. Die IODD muss nur bei der erstmaligen Inbetriebnahme eines neuen IO-Link Devices importiert werden. Der Import ist Port-unabhängig. Beim Import der IODD sollte wie folgt vorgegangen werden:

1. Gerätebeschreibung IODD importieren 1:Abb.21: Import der IODD Gerätebeschreibung über „IODD Finder“

Einbinden der IODD über den "IODD Finder“

1. Den Button „Device Catalog“ im Karteireiter „IO-Link“ anklicken (s. Abb. oben 1).
Das Fenster „Device Management“ wird geöffnet.
2. den gewünschten IO-Link-Sensor/-Device suchen durch Auswahl des Suchfeldes und Eingabe des Suchbegriffs in die Suchmaske (s. Abb. oben 3),
3. den gewünschten IO-Link-Sensor/-Device auswählen. Bewegen Sie den Mauszeiger über die Abbildung des gewünschten IO-Link-Sensors/-Devices. Es erscheint ein blaues Downloadsymbol s. Abb. oben (4).
4. Nach Klick auf das Downloadsymbol wird die .xml-Datei des gewählten IO-Link-Sensors/-Devices importiert und in folgendem Ordner abgelegt:
- für TwinCAT 2.x: \TwinCAT\IO\IOLink
- für TwinCAT 3.x: \TwinCAT\3.X\Config\IO\IOLink
5. Bei Bewegung des Mauszeigers auf den IO-Link-Sensor/-Device zeigt jetzt ein grünes Symbol (s. folgende Abb. (5)), dass die .xml Datei bereits vorliegt.
6. Die importierten Gerätebeschreibungen werden im Reiter „Local“ in der Baumstruktur, nach Hersteller geordnet, aufgeführt.

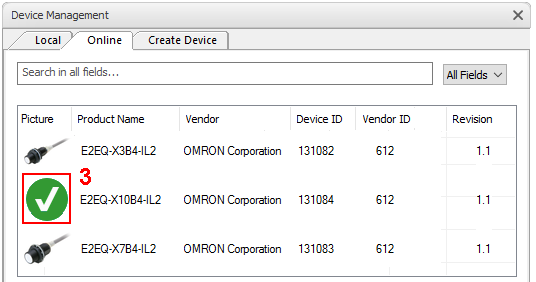

1. Gerätebeschreibung IODD importieren 2:Abb.22: IODD Finder, Anzeige einer bereits importierten Gerätebeschreibung

Button "Import Devicedescription“

1. Button „Import Devicedescription“ im Karteireiter „IO-Link“ drücken
2. Auswählen der .xml-Datei des gewünschten Sensors,
3. nach Betätigen des Öffnen Buttons werden die importierten Dateien im folgenden Ordner abgelegt:
- für TwinCAT 2.x: \TwinCAT\IO\IOLink
- für TwinCAT 3.x: \TwinCAT\3.X\Config\IO\IOLink.
Die importierten Gerätebeschreibungen werden im Feld „Catalog“ in einer Baumstruktur, nach Hersteller geordnet, aufgeführt.
1. Gerätebeschreibung IODD importieren 3:

Keine manuelle Kopie der XML-Dateien

Dateien nicht direkt in den Ordner kopieren, sondern über Import Devicedescription einlesen lassen! Wichtige Prüfungen werden sonst umgangen!
