Diag-Messages

Die Klemme liefert folgende Diagnosemeldungen, sie gehören paarweise zusammen:

Diag-Code

Bedeutung

TwinCAT Message

Fehlerbehebung

#x4101

Klemmen-Übertemperatur

Terminal-Overtemperature

Gerät ist intern zu warm, arbeitet aber noch weiter, für Kühlung sorgen

#x170E

Gerätetemperatur ist wieder ok

No overtemperature anymore

-

#x8601

Versorgungsspannung zu klein

Supply voltage to low

Spannung Powerkontakte Up prüfen

#x1180

Versorgungsspannung ok

Supply voltage ok

-

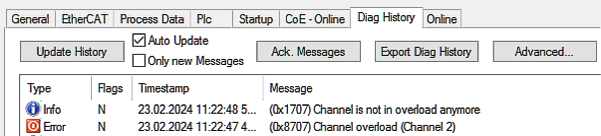

Diag-Messages 1:Abb.78: Anzeige in TwinCAT 3.1

Über die Prozessdaten kann das 0x1A60 DEV Inputs Device Objekt zu den Prozessdaten hinzugefügt werden. Dieses enthält das Diag-Bit, welches Anzeigt, dass eine neue Meldung in den Diag-Messages verfügbar ist, die dann entsprechend ausgelesen werden kann.
