Architektur des Netzteils CX1100-00x4

Diese Netzteil verfügt, abgesehen von der Spannungsversorgung, über folgende Funktionen:

  1. Display 2 x 16 Zeichen
  2. 4+1 Navigationsschalter
  3. Non Volatile RAM
  4. E-Bus Anschluss

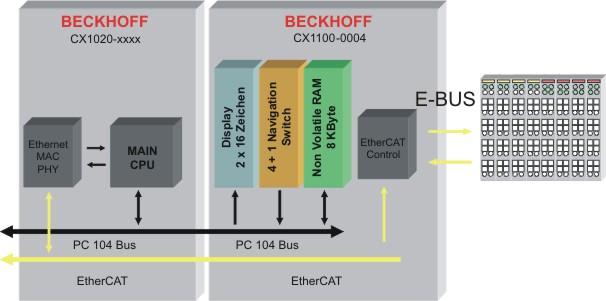

Diese Funktionen werden über den PC104-Bus angesteuert. Das Strukturbild des CX1100-0003 zeigt die Funktionsblöcke.



Architektur des Netzteils CX1100-00x4 1:



Dieses Netzteil verfügt über die Grundfunktionen. Diese sind in der Architekturbeschreibung erläutert. Darüber hinaus wird der E-Bus unterstützt. Dies geschieht transparent für den Anwender. Das Netzteil leistet eine Umsetzung der Signale des EtherCAT-Busses auf den E-Bus. Die Kontrolle geschieht über das Programm auf der CPU. Die Klemmen des E-Busses werden unter TwinCAT analog zu den K-Busklemmen angesteuert.
