Konfiguration eines Ports als PROFINET-Teilnehmer

Voraussetzung: TwinCAT 3 oder TwinCAT ab Version 2.11R3 build 2234.

	Nur ein Port pro Netzwerksegment Sie können beliebig viele Ports des CU2508-0022 als PROFINET-Teilnehmer konfigurieren und verwenden. Aber es können nicht zwei Ports des gleichen CU2508-0022 in demselben Profinet-Netzwerksegment eingesetzt werden. Das liegt daran, dass alle Ports des CU2508-0022 dieselbe MAC-Adresse haben. Profinet erlaubt keine zwei identischen MAC-Adressen in einem Netzwerksegment.

Ein Port kann wahlweise als PROFINET-Controller oder als PROFINET-Device konfiguriert werden:

1. Im Solution Explorer unter „I/O“ auf „Devices“ rechtsklicken und „Add New Item…“ auswählen.
Konfiguration eines Ports als PROFINET-Teilnehmer 2:

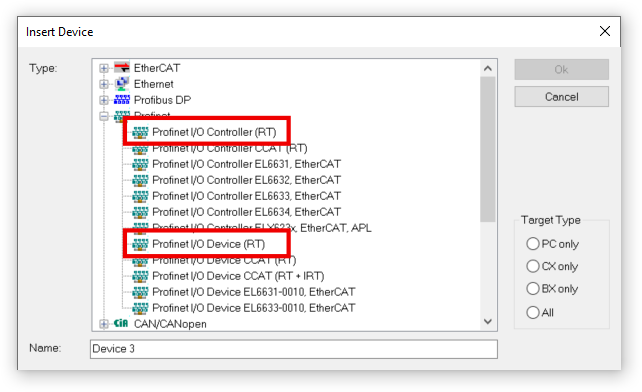

2. Im erscheinenden Fenster wahlweise den Typ „Profinet I/O Controller (RT)“ oder „Profinet I/O Device (RT)“ auswählen und mit OK bestätigen.
Konfiguration eines Ports als PROFINET-Teilnehmer 3:

Konfiguration eines Ports als PROFINET-Teilnehmer 3:

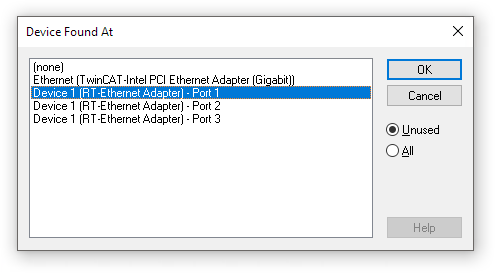

3. Es erscheint eine Liste der verfügbaren Ports des IPCs und des CU2508-0022.
Konfiguration eines Ports als PROFINET-Teilnehmer 4:

Falls keine Liste erscheint, stellen Sie den Port nachträglich im Tab „Adapter“ des soeben angelegten Devices ein, siehe Kapitel Den Port eines Devices ändern. Überspringen Sie den folgenden Schritt.

4. Den gewünschten Port des CU2508-0022 in der Liste auswählen.
Anschluss X01 ist Port 1, Anschluss X02 ist Port 2 usw.
Beachten Sie, dass der gewählte Port nicht als TCP/IP-Port konfiguriert sein darf.
Sie können auch „(none)“ auswählen und/oder den Port im Nachhinein noch ändern. Siehe Kapitel Den Port eines Devices ändern.

5. Die PROFINET-Kommunikation über das soeben angelegte Device konfigurieren.
