Distributed Clocks

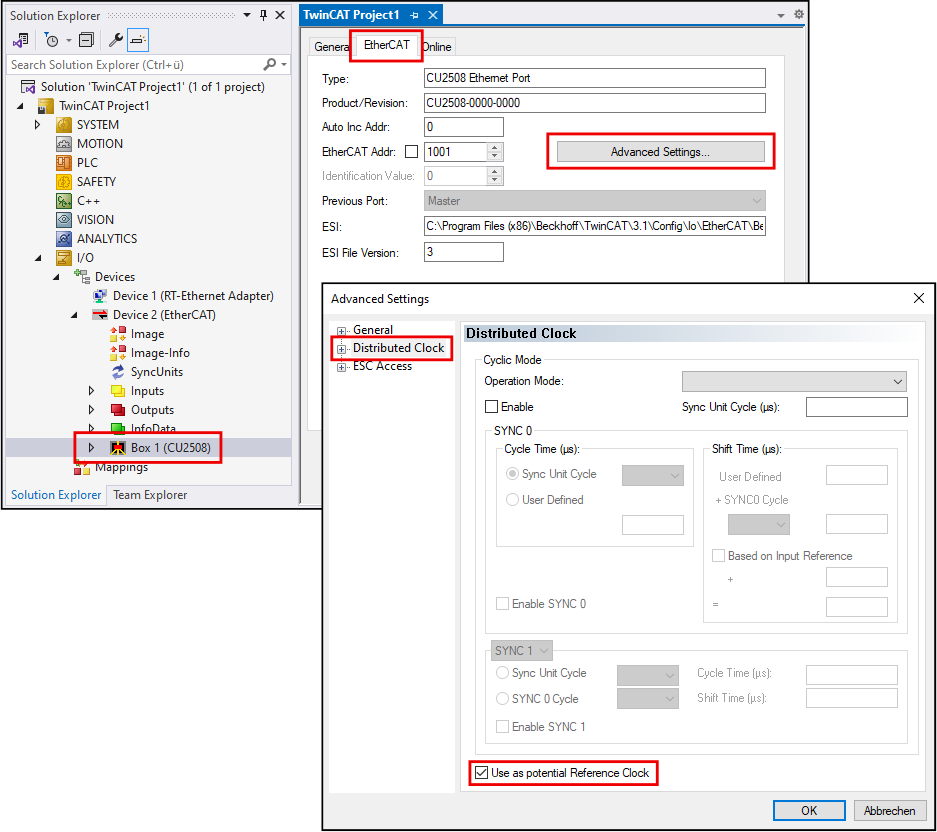

Die Downlink-Ports sind untereinander synchronisiert. Jeder Port kann als Reference Clock für den jeweiligen EtherCAT-Strang fungieren. Klicken Sie dazu im Device des Ports im Tab „EtherCAT“ auf „Advanced Settings“. Aktivieren Sie unter „Distributed Clocks“ das Kontrollkästchen „Use as potential Reference Clock“.

Falls Sie diesen Haken nicht setzen, wird das erste angeschlossene Distributed-Clocks-fähige Device an diesem Port als Reference Clock verwendet.
