Typenschild

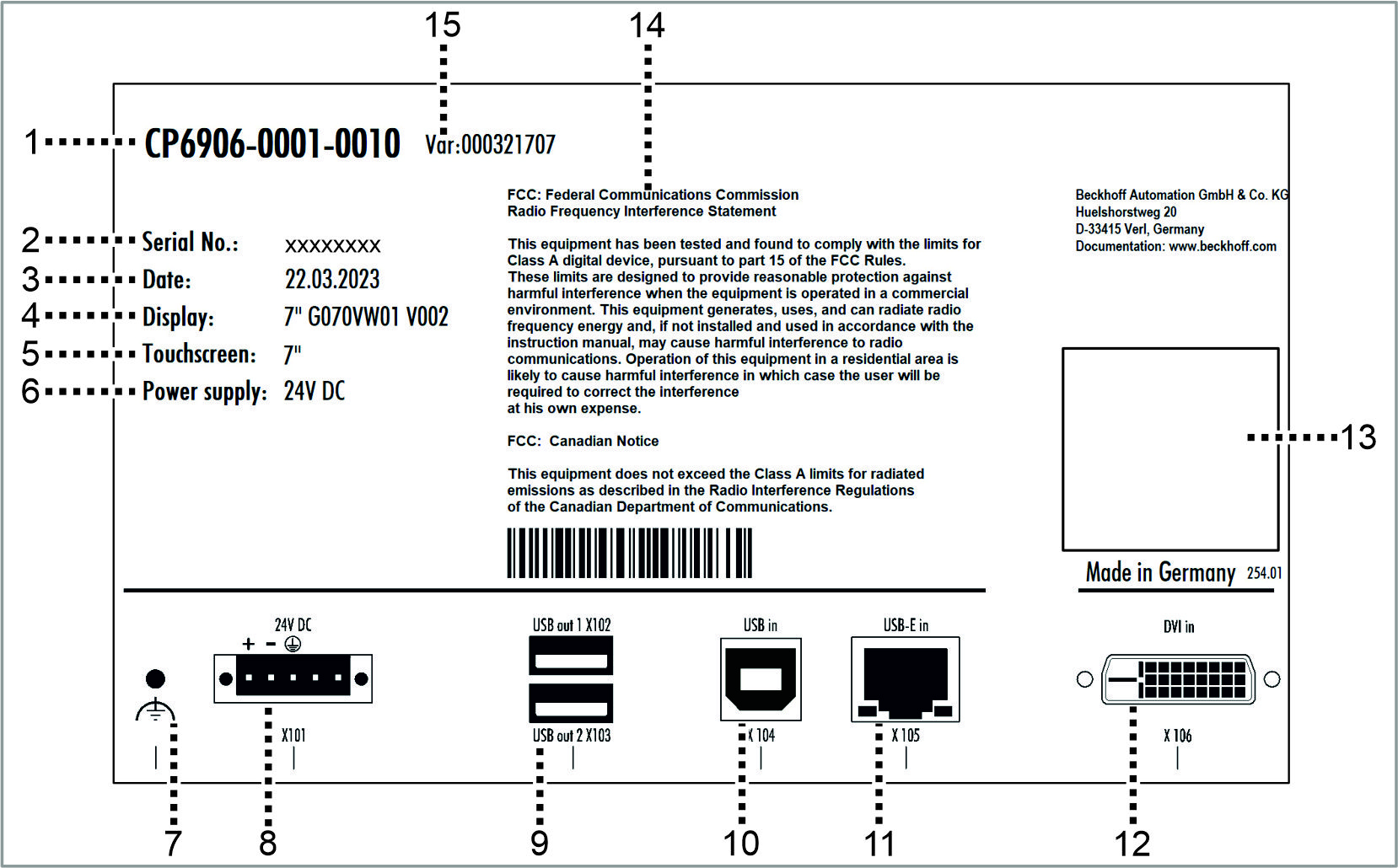

Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Control Panels. Das hier abgebildete Typenschild dient lediglich als Beispiel.
Nr. | Beschreibung |
|---|---|
1 | Modell: Die letzten vier Ziffern geben die Gerätegeneration an. |
2 | Seriennummer (BTN) |
3 | Produktionsdatum |
4 | Display |
5 | Touchscreen |
6 | Spannungsversorgung: 24 VDC, NEC class 2 |
7 | Erdungsbolzen zur Funktionserdung des Control Panels |
8 | Anschluss der Spannungsversorgung und Schutzerdung des Control Panels (X101) |
9 | USB-Ausgang (X102, X103) |
10 | USB-Eingang (X104) |
11 | USB-Extended-Schnittstelle (X105) |
12 | DVI-Extended-Schnittstelle (X106) |
13 | Symbole Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole: CE, EAC, UKCA, |
14 | FCC-Zulassung |
15 | Variantennummer: kaufmännische Nummer des Bestellcodes inklusive Bestelloptionen |
. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 9.2
