Typenschild

Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Geräts. Das hier abgebildete Typenschild dient lediglich als Beispiel.

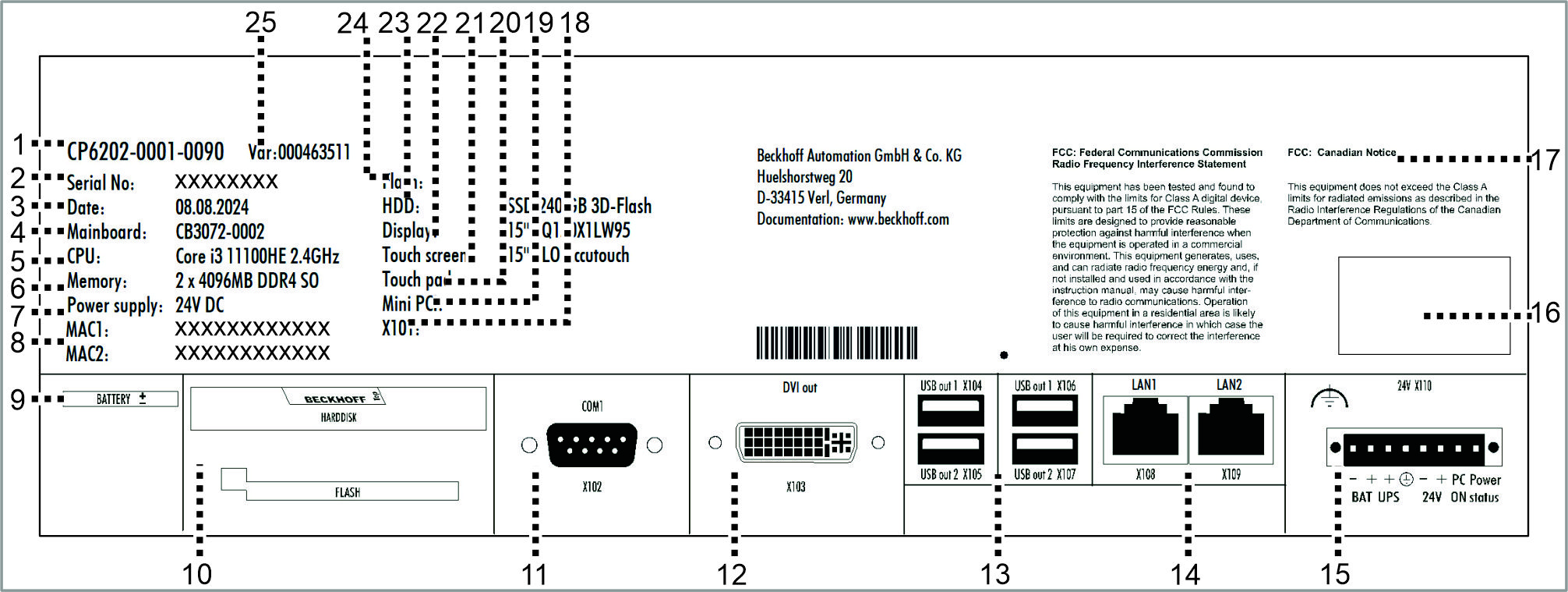

Typenschild 1:Abb.20: Typenschild
Legende Typenschild

Nr.

Beschreibung

1

Modell: Die letzten vier Ziffern geben die Generation des Geräts an.

2

Seriennummer = Beckhoff Traceability Number (BTN)

3

Produktionsdatum

4

Mainboard

5

CPU

6

Arbeitsspeicher

7

Spannungsversorgung

8

MAC-Adressen der Ethernet-Schnittstellen (X108, X109)

9

Batterie

10

Festplatte, CFast

11

Serielle Schnittstelle

12

DVI-Schnittstelle

13

USB-Schnittstellen (X104-X107)

14

Ethernet-Schnittstellen (X108, X109)

15

Anschluss der Spannungsversorgung (X110)

16

Symbole

Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole: CE, EAC, UKCA, Typenschild 2:. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen.

Nr.

Beschreibung

17

FCC-Zulassung

18

Optionale zusätzliche Schnittstelle X101

19

Mini PCI

20

Touch pad

21

Touch screen

22

Display

23

Festplatte

24

Speichermedium

25

Variantennummer: kaufmännische Nummer des Bestellcodes inklusive Bestelloptionen
