Aufbau

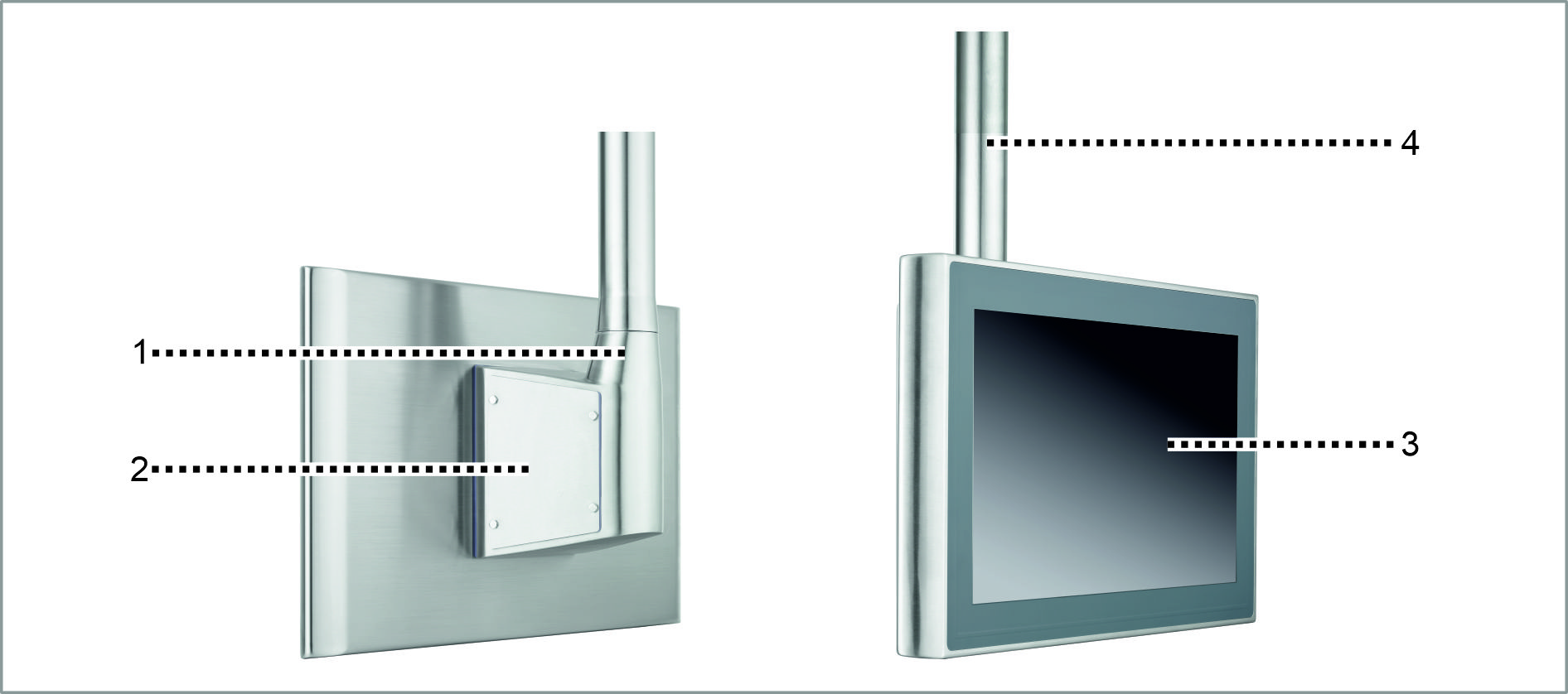

Abbildung 2 zeigt beispielhaft für alle CP39xx-1400-0010 den Aufbau des Geräts. Die Control Panels besitzen keine Tastererweiterung.
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Optionaler Tragarmadapter | Beckhoff-Adapter zur Montage am Tragarm von unten oder oben |
2 | Seitliche Abdeckung | Zugang zum Anschlussraum |
3 | Display und Touchscreenglas | Bedienung des Control Panels |
4 | Tragarmrohr | Tragarmrohr zur Montage von unten oder oben |
Abbildung 3 zeigt beispielhaft für alle CP39xx-1401-0010 und CP39xx-1414-0010 den Aufbau des Geräts. Die Control Panels besitzen immer eine Tastererweiterung.
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Optionaler Tragarmadapter | Beckhoff-Adapter zur Montage am Tragarm von unten oder oben |
2 | Seitliche Abdeckung | Zugang zum Anschlussraum |
3 | Abdeckung Tastererweiterung | Zugang zur Verdrahtung der Tastererweiterung |
4 | Tastererweiterung | Erweiterung zur Bedienung des Control Panels |
5 | Display und Touchscreenglas | Bedienung des Control Panels |
6 | Tragarmrohr | Tragarmrohr zur Montage von unten oder oben |
