Aufbau

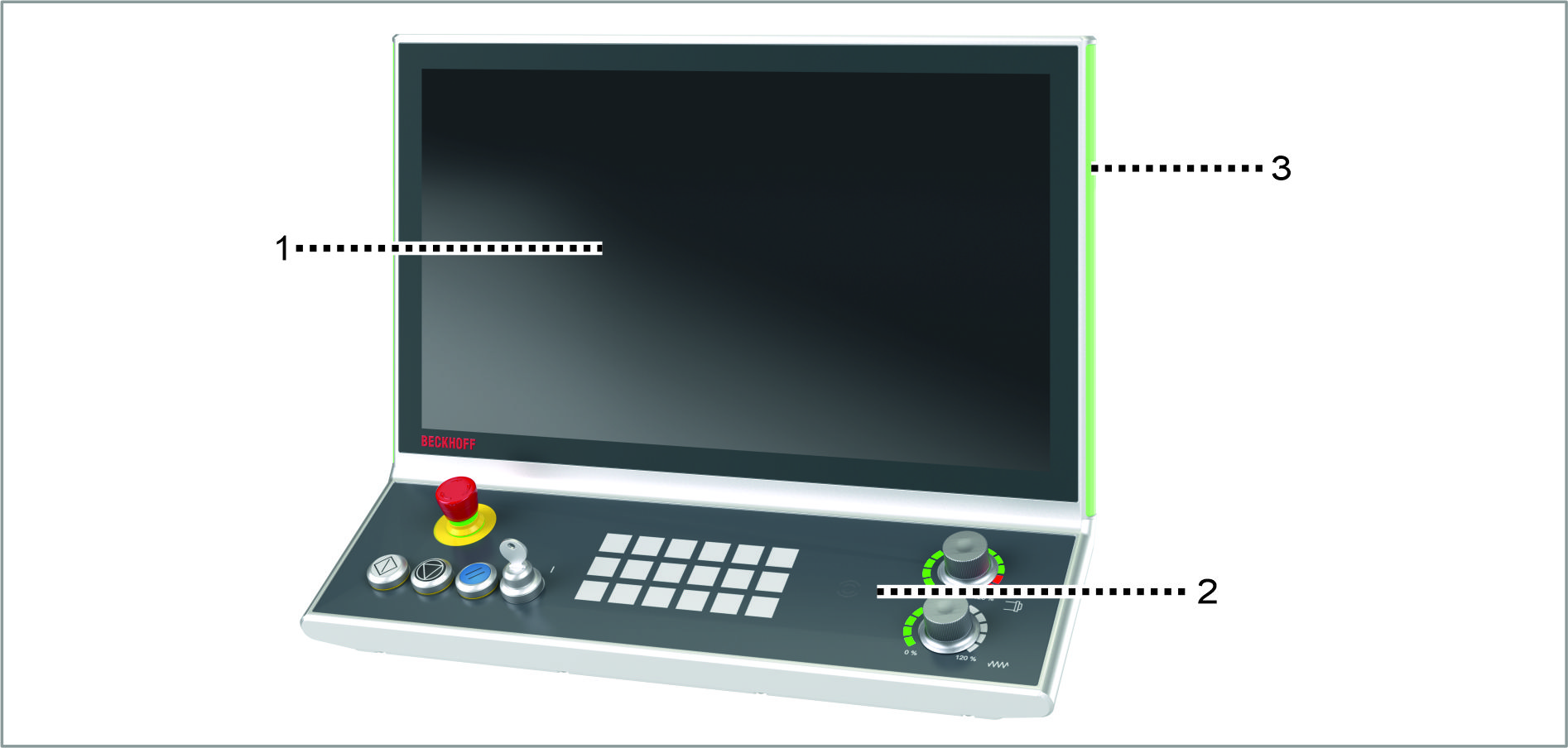

Die folgende Abbildung zeigt beispielhaft für alle Geräteversionen den Aufbau des Geräts.
In Abhängigkeit der Produktversion variieren die Schnittstellen im Anschlussbereich des Control Panels. Außerdem besitzt das Gerät CP3921-1512-00x0 eine seitlich montierte LED-Statusleiste. Das CP3921-1513-00x0 besitzt keine LED-Statusleiste. Abgesehen davon, gibt es keine weiteren Unterschiede im äußeren Aufbau des Geräts.
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Display und Touchscreenglas | Bedienung des Control Panels |
2 | Tastererweiterung | Ansteuerung zentraler Maschinen- bzw. Anlagenfunktionen |
3 | Seitliche LED-Statusleiste (nur bei CP3921-1512) | Status der Maschine; genaue Bedeutung frei wählbar |
