Anbindung TwinCAT System Manager

Im Rahmen der Inbetriebnahme müssen Sie die Tastererweiterung im TwinCAT System Manager anbinden. Befolgen Sie dazu die folgenden Schritte:

1. Klicken Sie oben im Menü auf File > New > Projekt und erstellen Sie ein neues TwinCAT XAE Projekt.
2. Klicken Sie links in der Strukturansicht auf I/O und dann mit der rechten Maustaste auf Devices.
Anbindung TwinCAT System Manager 1:
XAE Projekt

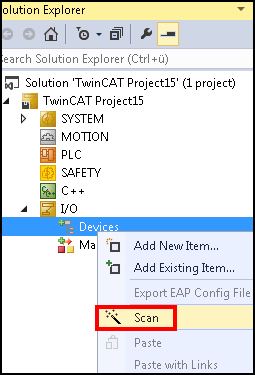

3. Klicken Sie im Kontextmenü auf Scan.
Anbindung TwinCAT System Manager 2:
Device Scannen
4. Wählen Sie Geräte, die Sie verwenden wollen, und bestätigen Sie die Auswahl mit OK.
Anbindung TwinCAT System Manager 3:
Device Auswählen
5. Bestätigen Sie die Anfrage mit Ja, um nach Boxen zu suchen.
Anbindung TwinCAT System Manager 4:
Boxen Scannen
6. Klicken Sie bei der Anfrage, ob FreeRun aktiviert werden soll, auf Ja.
Das Gerät wird als Box in der Strukturansicht eingefügt.
