Aufbau

Abbildung 2 zeigt beispielhaft für alle CP29xx-Versionen den Aufbau der Geräte.

In Abhängigkeit der Produktversion variieren die Schnittstellen des Control Panels am Anschlussblock. Abgesehen davon, gibt es keine Unterschiede im äußeren Aufbau des Geräts.

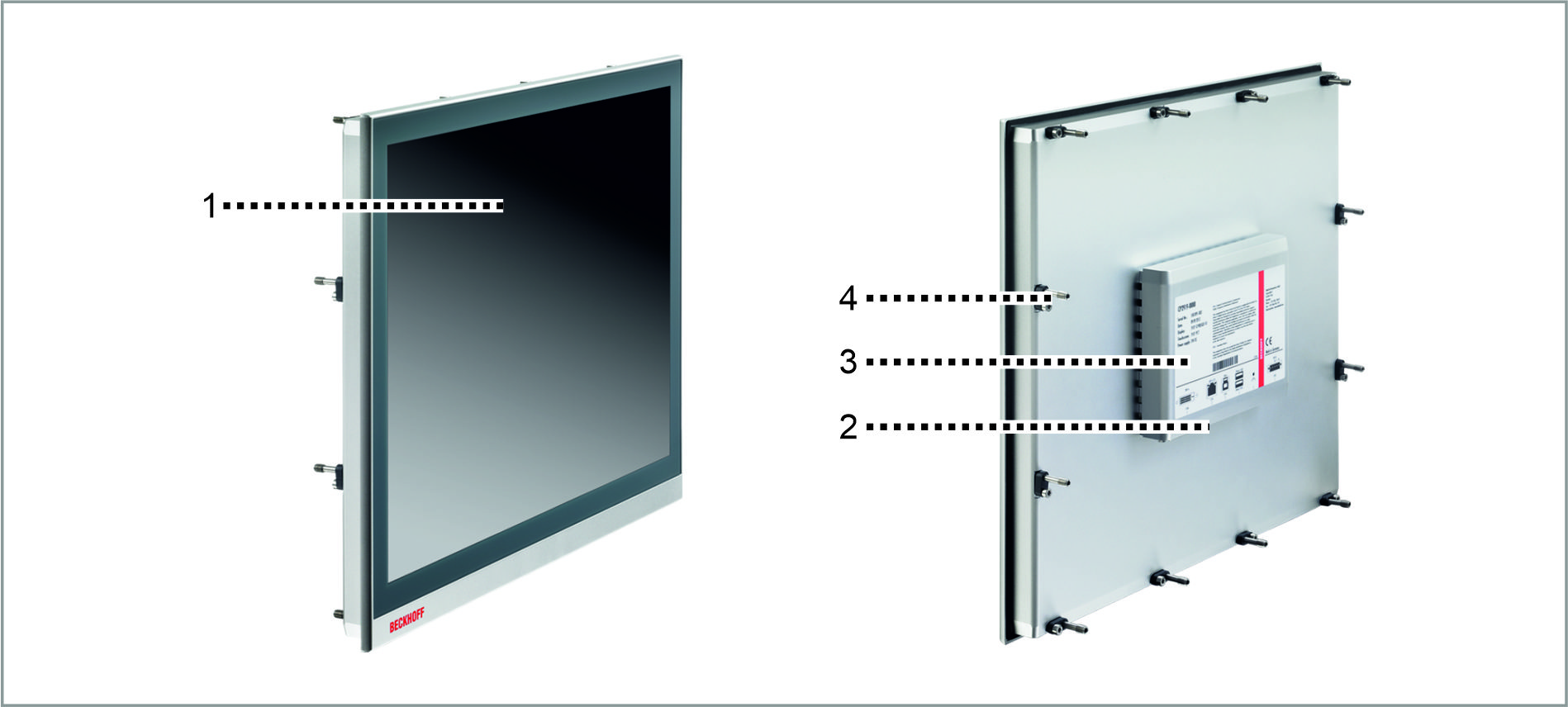

Aufbau 1:
Aufbau
Legende Aufbau

Nr.

Komponente

Beschreibung

1

Display und Touchscreenglas

Bedienung des Control Panels

2

Klemmhebel

Befestigung des Control Panels im Schaltschrank

3

Anschlussblock

Zugang zu den Schnittstellen

4

Typenschild

Angaben zur Ausstattung des Control Panels

5

Spannungsversorgung (X101)

Anschluss der Spannungsversorgung und Schutzerdung des Control Panels

6

Erdungsbolzen

Funktionserdung des Control Panels

7

USB-Ausgang (X102, X103)

Anschluss von Peripheriegeräten

8

USB-Eingang (X104)

Verbindung von Control Panel und Industrie-PC bis maximal 5 m

9

RJ45 für USB-Extended (X105)

Verbindung von Control Panel und USB-zu-USB-Extended-Wandler-Box CU8801 über bis zu 50 m

10

DVI-Eingang (X106)

Übertragung von DVI vom Industrie-PC zum Control Panel über bis zu 50 m

Optional können Sie folgende Geräte mit einer Edelstahlfront anstelle einer Aluminiumfront bestellen. Dafür müssen Sie das Gerät selbst und die unten genannte Bestelloption bestellen:

Die nachfolgende Abbildung zeigt den Aufbau eines Edelstahlgeräts:

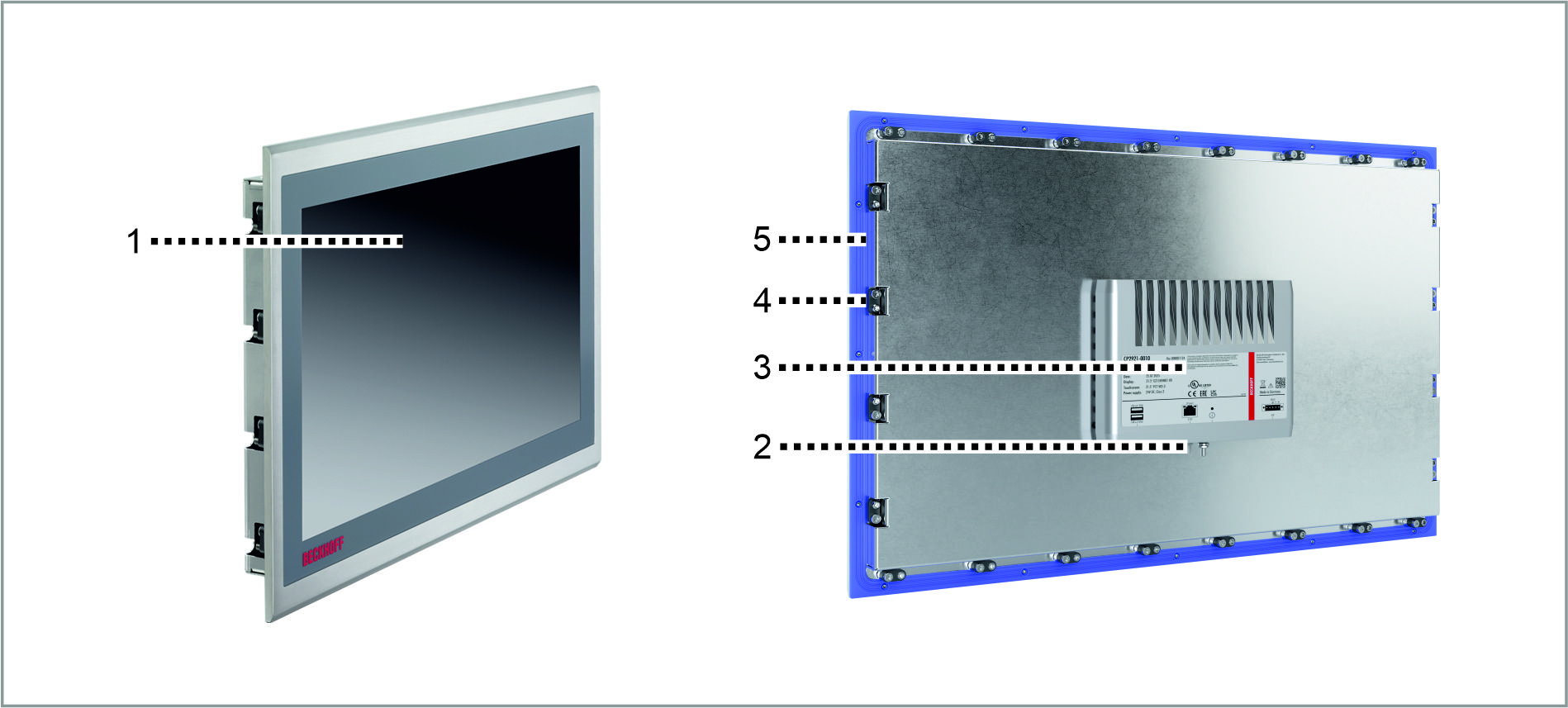

Aufbau 2:
Aufbau Edelstahlgerät
Legende Aufbau CP29xx Edelstahlgerät

Nr.

Komponente

Beschreibung

1

Klemmhebel

Befestigung des Control Panels in der Schaltschrankwand

2

Silikondichtung

Schutz des Anschlussbereichs vor Feuchtigkeit

3

Typenschild

Angaben zur Ausstattung des Control Panels

4

Zugang Schnittstellen

Schnittstellen an der Unterseite

5

Display und Touchscreenglas

Bedienung des Control Panels

6

Edelstahlfront

Einsatz in Umgebungen mit höheren Hygieneanforderungen
