CP-Link 4

Das Control Panel CP29xx-0010 verfügt über einen CP-Link-4-Eingang (X104) in Form einer RJ45-Buchse. Es handelt sich dabei nicht um einen Ethernet-Anschluss. Über die Schnittstelle kann das Control Panel in einem Abstand von bis zu 100 m mit einem Industrie-PC verbunden werden. Die Verbindung kann entweder direkt mit einem Industrie-PC mit entsprechendem PCIe-Modul oder indirekt über eine zwischengeschaltete Senderbox erfolgen.

CP-Link 4 1:
CP-Link 4-Schnittstelle Pin-Nummerierung
CP-Link 4 Pinbelegung

Pin

Signal

Beschreibung

1

0 +

Paar 0

2

0 -

3

1 +

Paar 1

4

2 +

Paar 2

5

2 -

6

1 -

Paar 1

7

3 +

Paar 3

8

3 -

Bei einem Industrie-PC mit PCIe-Modul steht CP-Link 4 als Two Cable Display Link zur Verfügung. Dabei kann das Control Panel direkt über das Modul mit dem Industrie-PC verbunden werden. Über ein CP-Link-4-Kabel werden USB-2.0 (100 MBit/s) und DVI gemeinsam übertragen. Für die Spannungsversorgung des CP29xx-0010 müssen Sie zusätzlich eine Spannungsversorgung anschließen (siehe Abb. 12).

CP-Link 4 2:

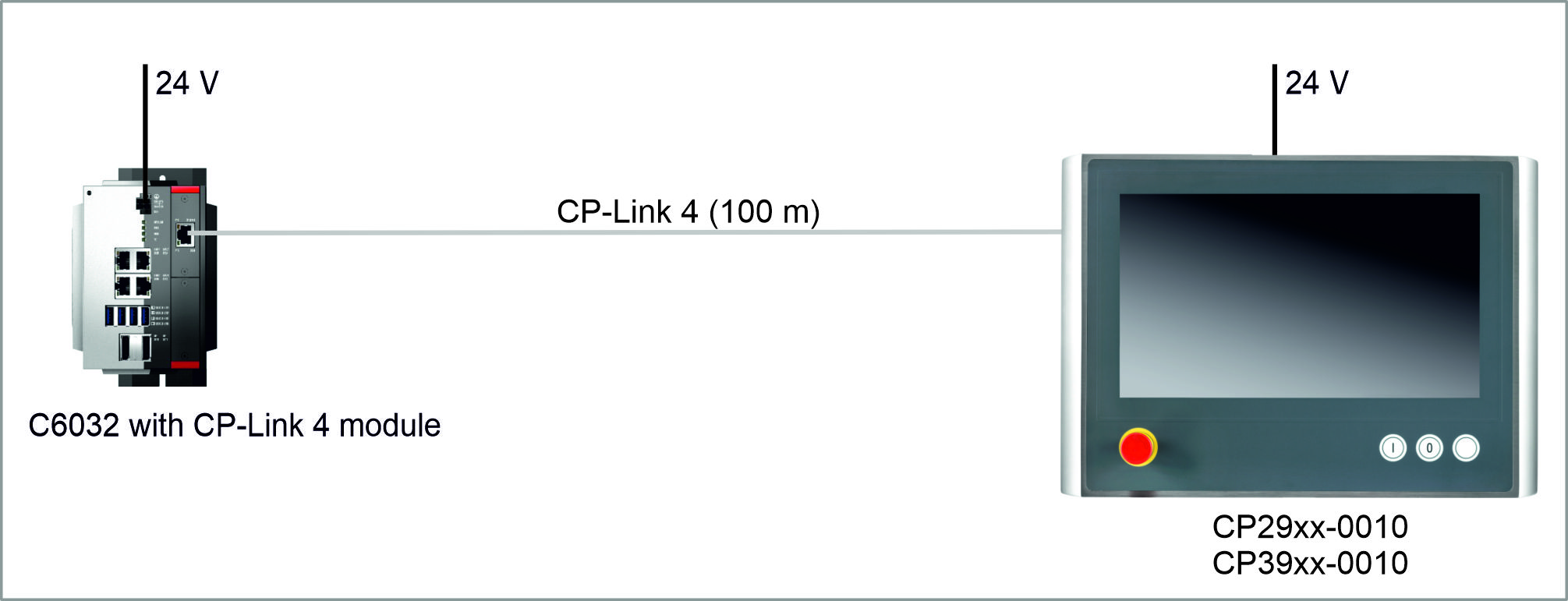

CP-Link 4

CP-Link 4 mit Senderbox

Hinweis

Sachschaden durch doppelten Spannungsanschluss mit CU8803

Durch den Anschluss einer zusätzlichen Spannungsversorgung an der Spannungsbuchse des Control Panels können Sachschäden am Panel entstehen.

  • Versorgen Sie das Control Panel ausschließlich mittels One Cable Display Link über die Senderbox CU8803 mit Spannung.
  • Schließen Sie unter Einsatz der Senderbox CU8803 auf keinen Fall eine zusätzliche Spannungsversorgung an der Spannungsbuchse des Control Panels an.
  • Schließen Sie ausschließlich unter Einsatz der Senderbox CU8802 eine zusätzliche Spannungsversorgung an der Spannungsbuchse des Control Panels an.

Ist der Industrie-PC nicht mit einem PCIe-Modul ausgestattet, ist für den Anschluss eines CP29xx-0010 eine Senderbox erforderlich. Hierfür stehen die Senderboxen CU8802 (Two Cable Display Link) und CU8803 (One Cable Display Link) zur Verfügung.

Bei der Installation von CP29xx-0010 mit der Senderbox CU8802 wird der Industrie-PC über USB und DP/DVI mit der Senderbox verbunden. Über den CP-Link-4-Anschluss der Senderbox wird diese dann mittels eines CP-Link-4-Kabels mit dem Control Panel verbunden. Über dieses Kabel werden USB und DVI gemeinsam übertragen. Für die Spannungsversorgung des CP29xx-0010 müssen Sie zusätzlich eine Spannungsversorgung anschließen (Two Cable Display Link). Abbildung 13 zeigt die Verdrahtung mit der CU8802.

CP-Link 4 3:

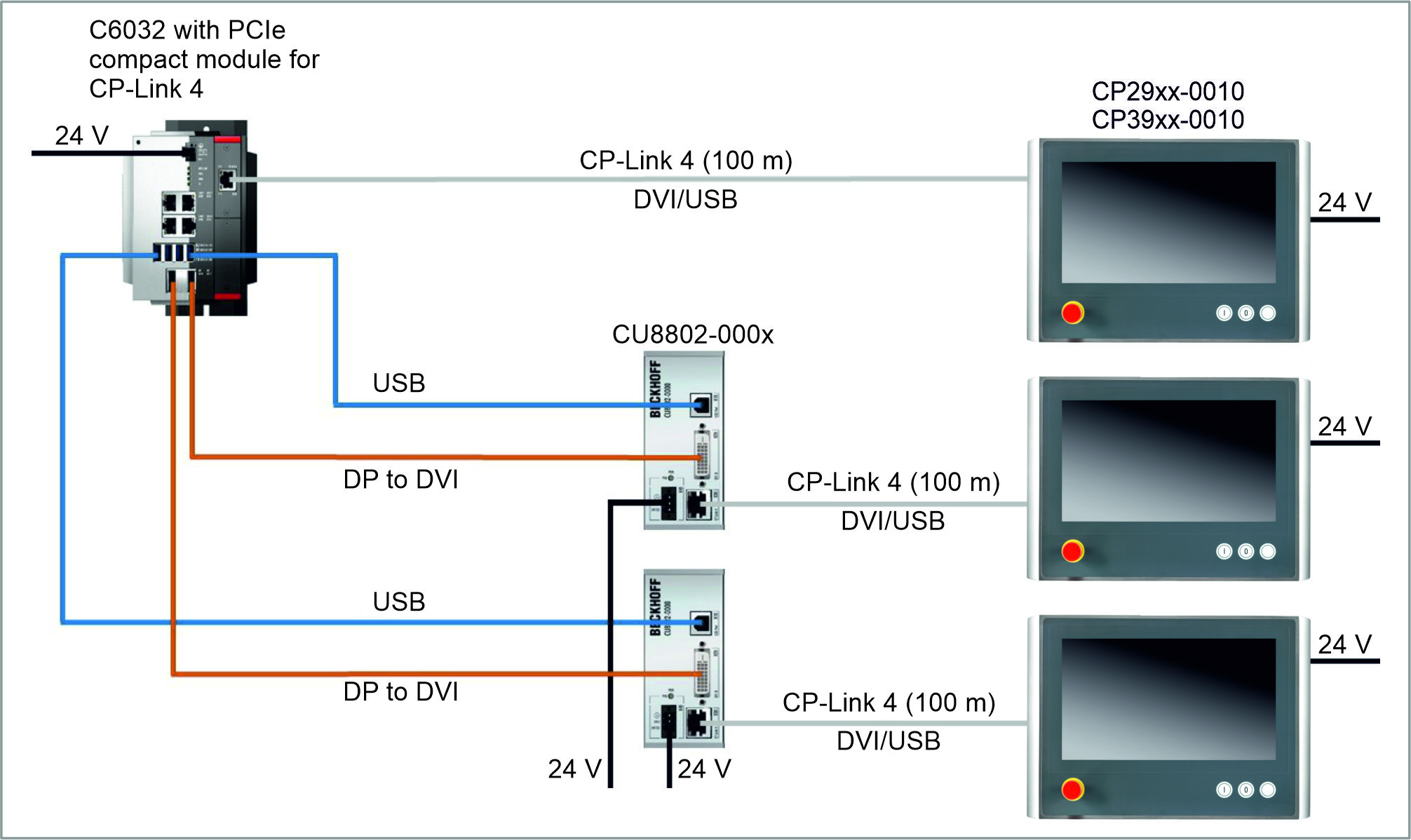

CP-Link 4, CU8802

Bei der Installation von CP29xx-0010 mit der Senderbox CU8803 wird der Industrie-PC ebenfalls über USB und DP/DVI mit der Senderbox verbunden. Über den CP-Link-4-Anschluss der Senderbox wird diese dann mittels eines CP-Link-4-Kabels mit dem Control Panel verbunden. Bei dieser Box können über das Kabel USB, DP/DVI und die Spannungsversorgung gemeinsam übertragen werden (One Cable Display Link). Achten Sie darauf, keine zusätzliche Spannungsversorgung am Control-Panel anzuschließen, um Sachschäden zu vermeiden. Abbildung 14 zeigt die Verdrahtung mit der CU8803.

CP-Link 4 4:

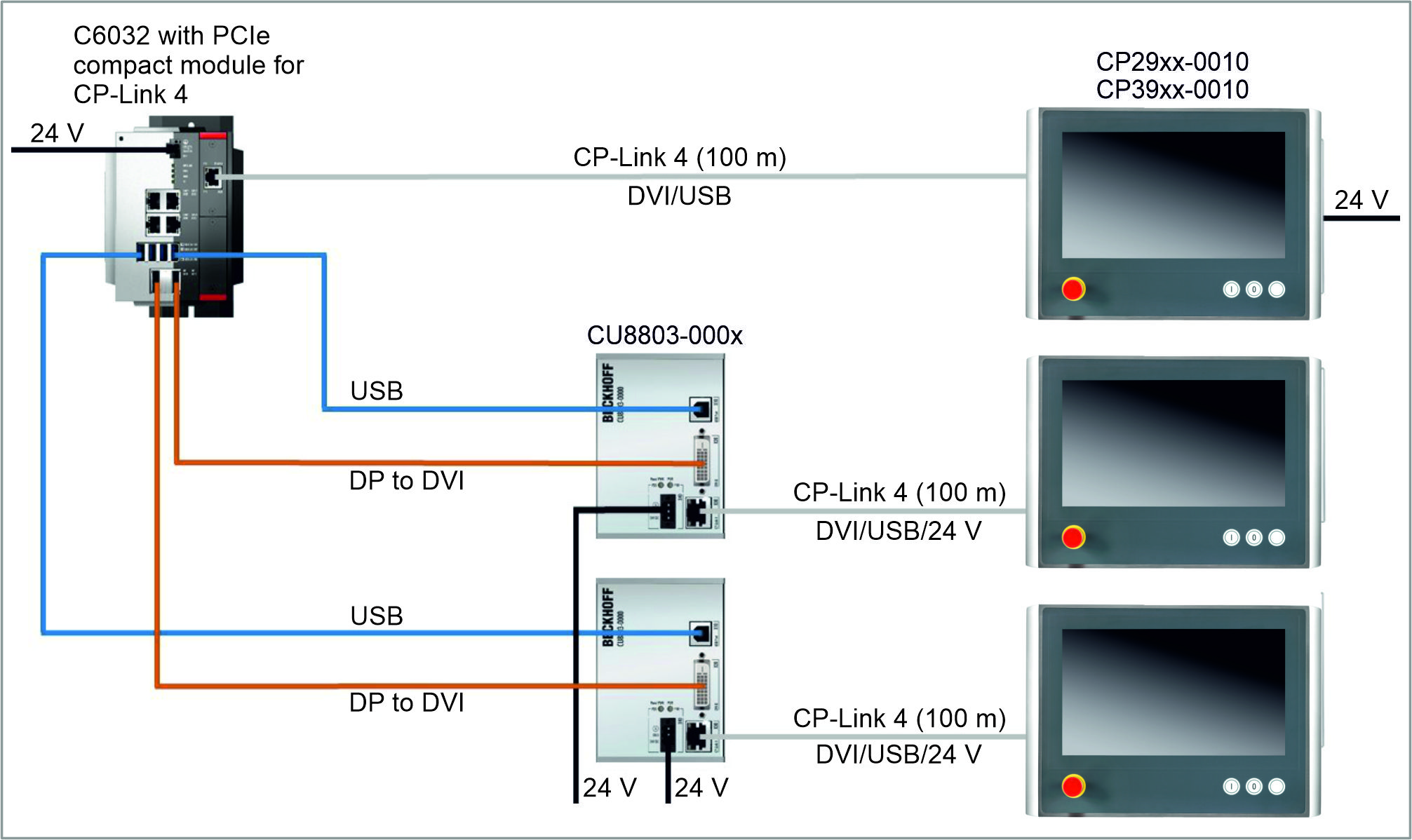

CP-Link 4, CU8803

Ihnen stehen folgende Bestelloptionen für die Senderboxen zur Verfügung:
