Typenschild

Durch das Typenschild erhalten Sie Angaben zur Ausstattung Ihres Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel.

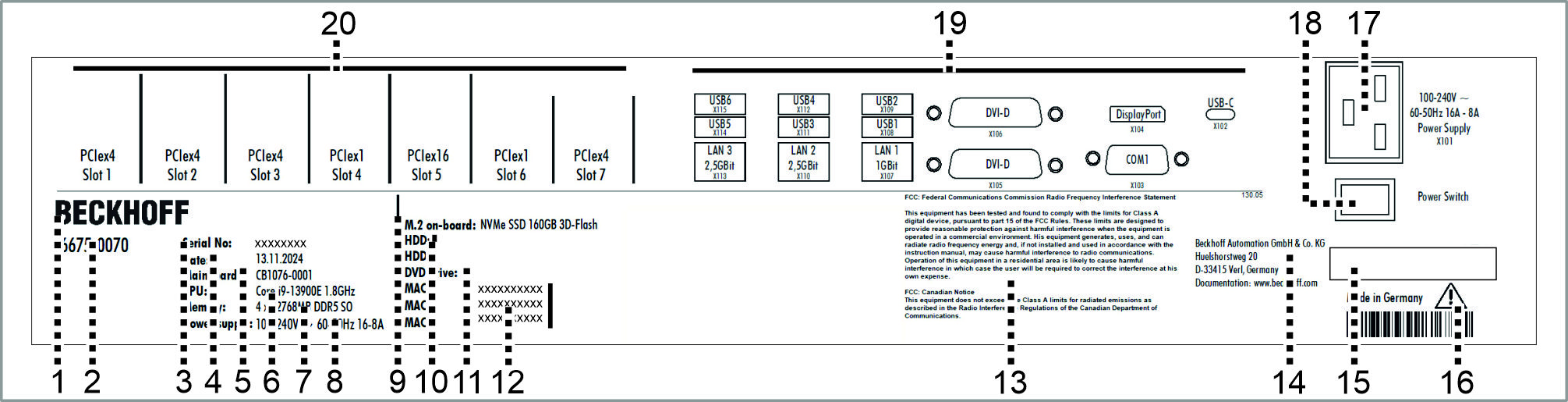

Typenschild 1:Abb.9: Typenschild
Legende Typenschild C6675

Nr.

Beschreibung

1

Hersteller

2

Modell: Die letzten vier Ziffern geben die Gerätegeneration an

3

Seriennummer = Beckhoff Traceability Number (BTN)

4

Produktionsdatum

5

Mainboard

6

CPU

7

Arbeitsspeicher

8

Spannungsversorgung

9

M.2 on-board

10

Speichermedien

11

DVD-Laufwerk

12

MAC-Adressen der Ethernet-Schnittstellen (X107, X110, X113)

13

FCC-Zulassung

14

Adresse des Herstellers

15

Symbole

Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole wie CE, EAC, UKCA, Typenschild 2:. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen.

16

Hinweis: Lesen Sie unbedingt das Handbuch des Geräts.

17

Anschluss Spannungsversorgung

18

Hauptschalter zum Ein- und Ausschalten des Geräts

19

Anschlussbereich Standardschnittstellen

20

Steckkartenslots für Optionen
