Typenschild

Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Geräts. Das hier abgebildete Typenschild dient lediglich als Beispiel.

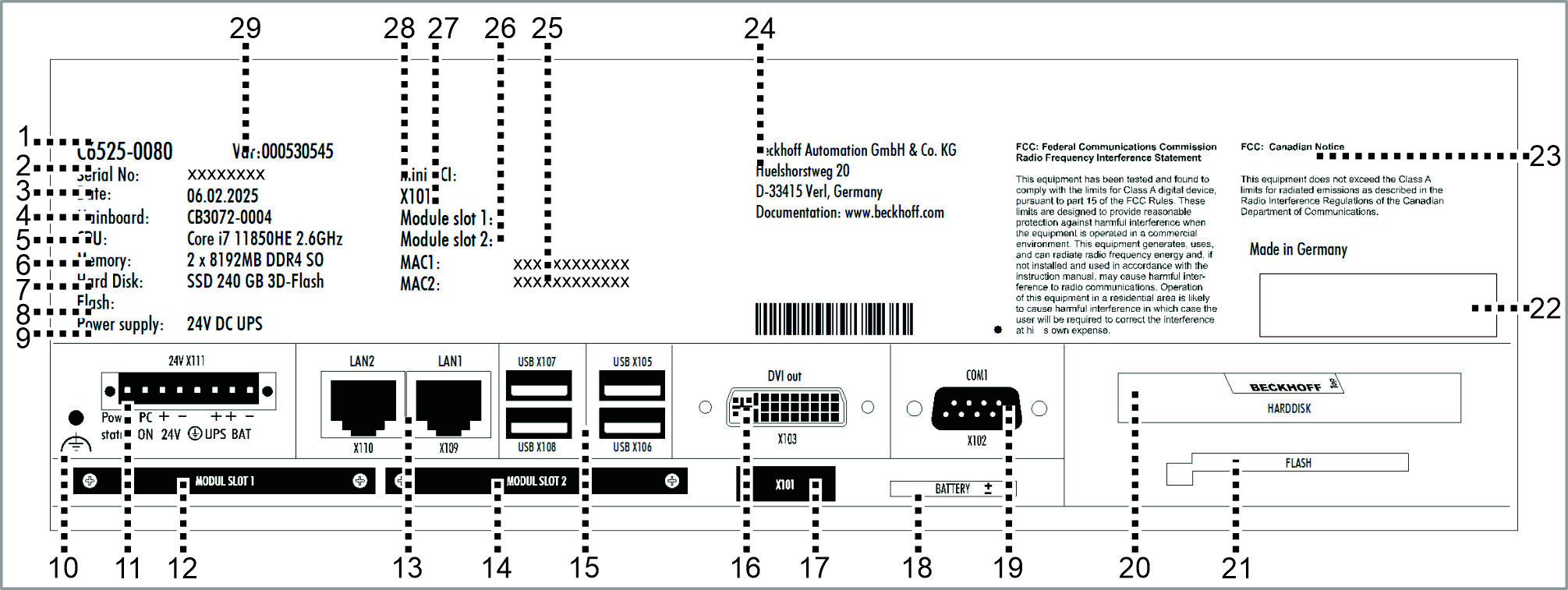

Typenschild 1:Abb.22: Typenschild
Legende Typenschild

Nr.

Beschreibung

1

Modell: Die letzten vier Ziffern geben die Gerätegeneration des Geräts an.

2

Seriennummer = Beckhoff Traceability Number (BTN)

3

Produktionsdatum

4

Mainboard

5

CPU

6

Arbeitsspeicher

7

Festplatte

8

Speichermedium

9

Spannungsversorgung

10

Erdungsbolzen Funktionserdung

11

Anschluss der Spannungsversorgung (X111)

12

Optionaler PCIe®-Modulslot 1

13

Ethernet-Schnittstellen (X109, X110)

14

Optionaler PCIe®-Modulslot 2

15

USB-Schnittstellen (X105-X108)

16

DVI-Schnittstelle (X103)

17

Optionale Schnittstelle (X101)

18

Steckplatz Batterie

19

Serielle Schnittstelle (X102)

20

Steckplatz Festplatte

21

Steckplatz CFast

Nr.

Beschreibung

22

Symbole

Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole: CE, EAC, UKCA, Typenschild 2:. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen.

23

FCC-Zulassung

24

Anschrift des Herstellers

25

MAC-Adressen der Ethernet-Schnittstellen (X109, X110)

26

Optionale Modulslots

27

Optionale Schnittstelle

28

Mini PCI

29

Variantennummer: kaufmännische Nummer des Bestellcodes inklusive Bestelloptionen
