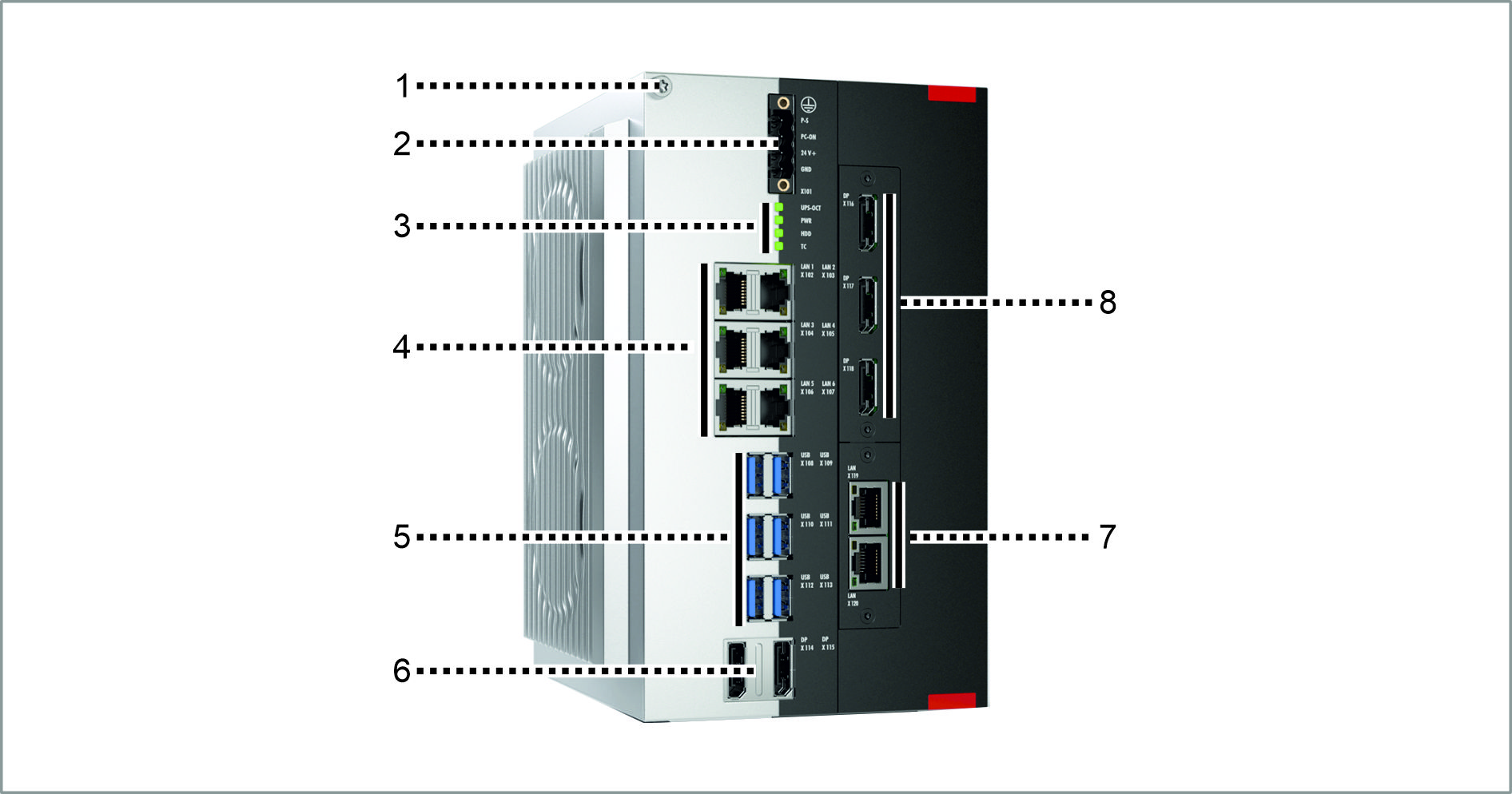

Aufbau

1

Schutzleiteranschluss PE

Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs

2

Spannungsversorgung (X101)

Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs

3

Status-LEDs

Status-Anzeige für UPS-OCT, Power, Massenspeicher, TwinCAT

4

Ethernet-Schnittstellen RJ45 (X102-X107)

Anschluss des Industrie-PCs an ein 100/1000/2500BASE-T-Netzwerk bzw. 100/1000BASE-T-Netzwerk

5

USB-Schnittstellen (X108-X113)

Anschluss von Peripheriegeräten

6

DisplayPorts (X114, X115)

Übertragung des Videosignals

7

Optionales Ethernet-PCIe^®-Kompakt-Modul

Optionaler PCIe^®-Kompakt-Modulslot zur Schnittstellenerweiterung des Industrie-PCs

8

Optionale Grafikkarte mit DisplayPort-Schnittstellen

Slot für optionale Grafikkarten mit MXM-Interface
