Aufbau

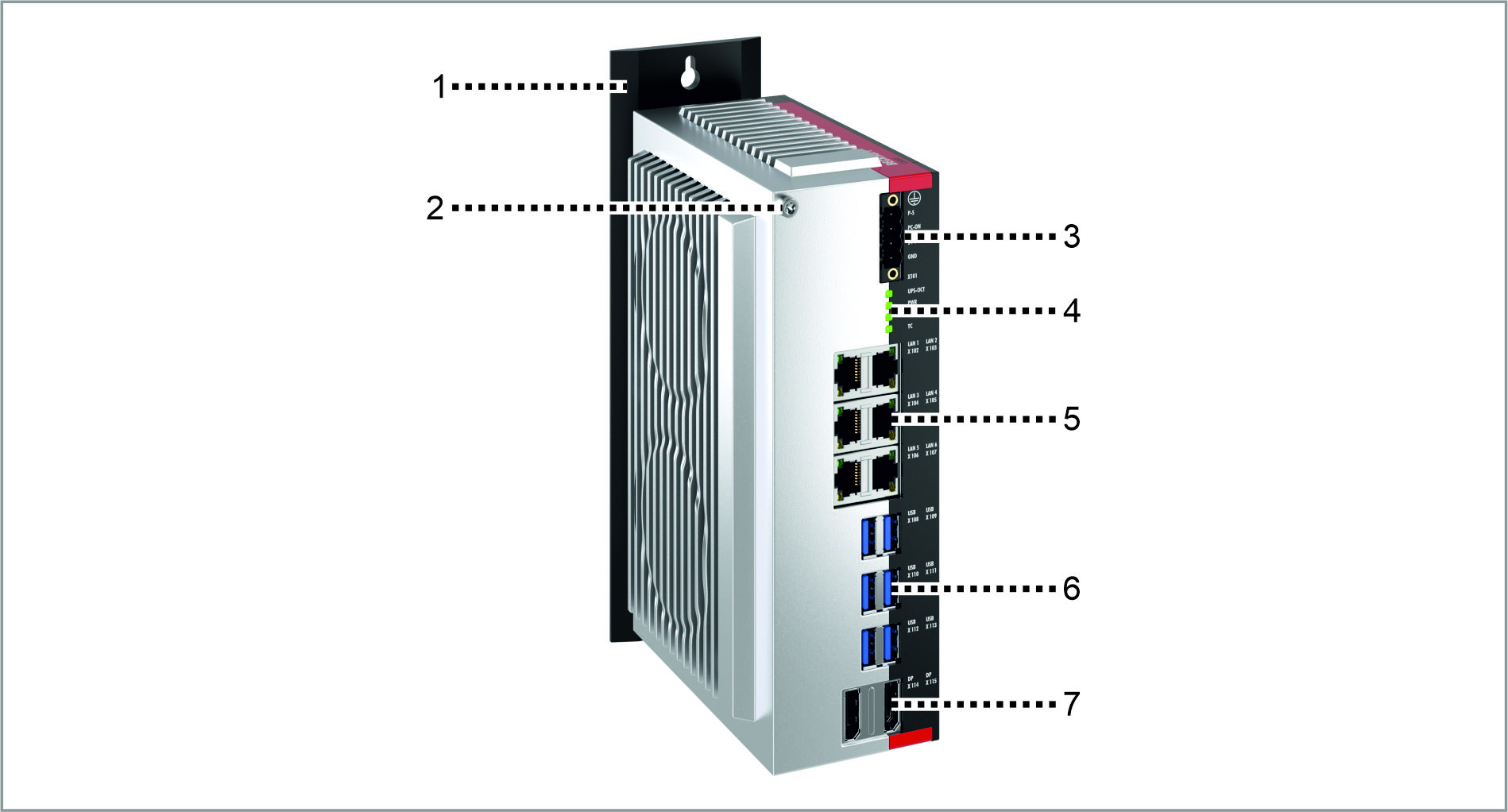

Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Montageplatte | Platte zur Montage des Industrie-PCs über die Rückwand im Schaltschrank |
2 | Schutzleiteranschluss PE | Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs |
3 | Spannungsversorgung (X101) | Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs |
4 | Status-LEDs | Status-Anzeige für UPS-OCT, Power, Massenspeicher, TwinCAT |
5 | Ethernet-Schnittstellen RJ45 (X102-X107) | Anschluss des Industrie-PCs an ein 100/1000/2500BASE-T-Netzwerk bzw. 100/1000BASE-T-Netzwerk |
6 | USB-Schnittstellen (X108-X113) | Anschluss von Peripheriegeräten |
7 | DisplayPorts (X114, X115) | Übertragung des Videosignals |
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Schutzleiteranschluss PE | Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs |
2 | Spannungsversorgung (X101) | Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs |
3 | Status-LEDs | Status-Anzeige für UPS-OCT, Power, Massenspeicher, TwinCAT |
4 | Ethernet-Schnittstellen RJ45 (X102-X107) | Anschluss des Industrie-PCs an ein 100/1000/2500BASE-T-Netzwerk bzw. 100/1000BASE-T-Netzwerk |
5 | USB-Schnittstellen (X108-X113) | Anschluss von Peripheriegeräten |
6 | DisplayPorts (X114, X115) | Übertragung des Videosignals |
7 | Optionales Ethernet-PCIe-Kompakt-Modul | Optionaler PCIe-Kompakt-Modulslot zur Schnittstellenerweiterung des Industrie-PCs |
8 | Optionale Grafikkarte mit DisplayPort-Schnittstellen | Slot für optionale Grafikkarten mit MXM-Interface |
