UPS-OCT-Konfiguration

Eine Besonderheit der Beckhoff USV CU81xx ist UPS-OCT (One Cable Technology) als Kommunikationstechnologie zwischen USV und Industrie-PC. Die beiden Verbindungsleitungen (+24 V, 0 V) zwischen Industrie-PC und USV dienen gleichzeitig zur Spannungsversorgung des Industrie-PCs und zur bidirektionalen, aufmodulierten Datenübertragung. Dadurch werden Versorgung und Kommunikation über eine einzige Leitung realisiert.

Ob Ihr Gerät UPS-OCT unterstützt können Sie dem Typenschild des Geräts entnehmen.

Standardmäßig ist UPS-OCT im BIOS Ihres Geräts deaktiviert. Sie können die Funktion im BIOS selbst aktivieren. Befolgen Sie dazu die folgenden Schritte:

1. Gehen Sie im BIOS auf den Reiter Advanced.
2. Gehen Sie in die Power Controller Options.

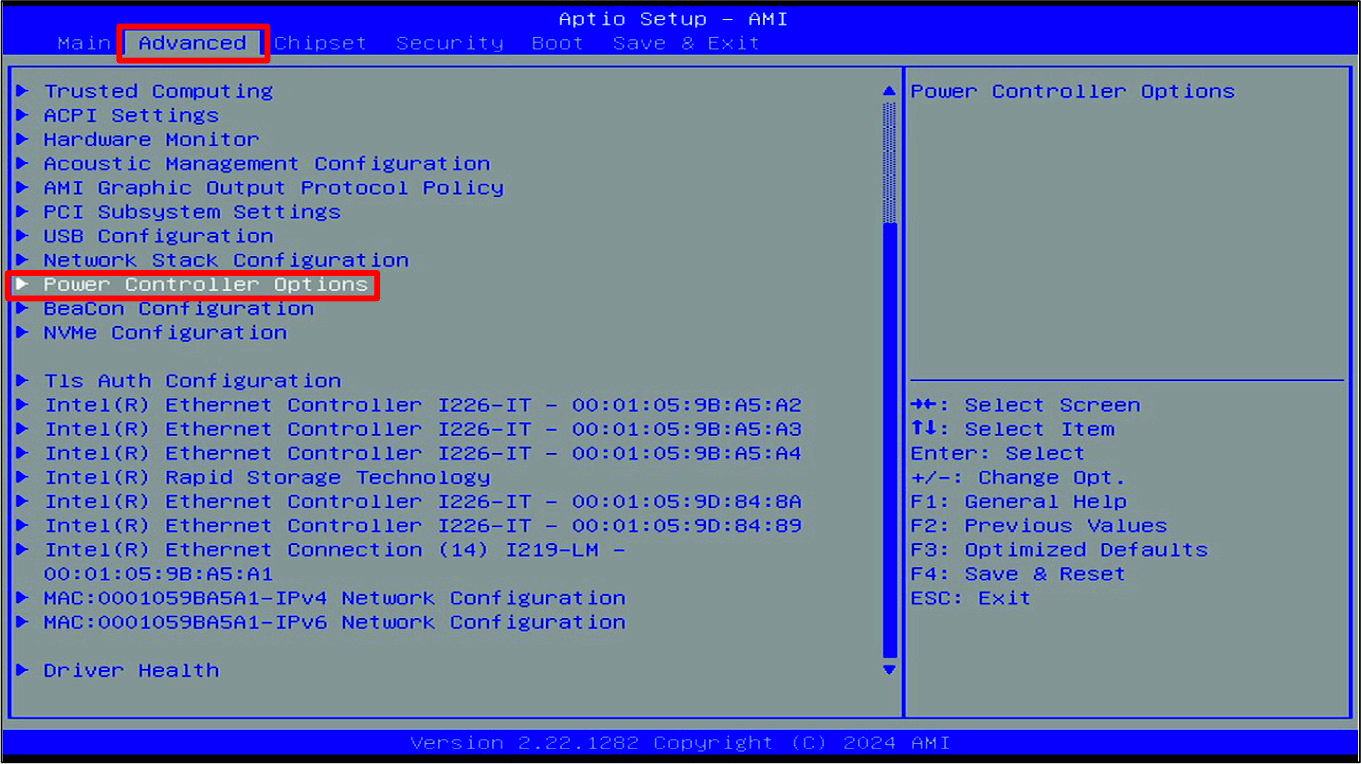

UPS-OCT-Konfiguration 1:Abb.28: Power Controller Options
UPS OCT-Access ist auf [Off] gesetzt und es wird keine USV erkannt.

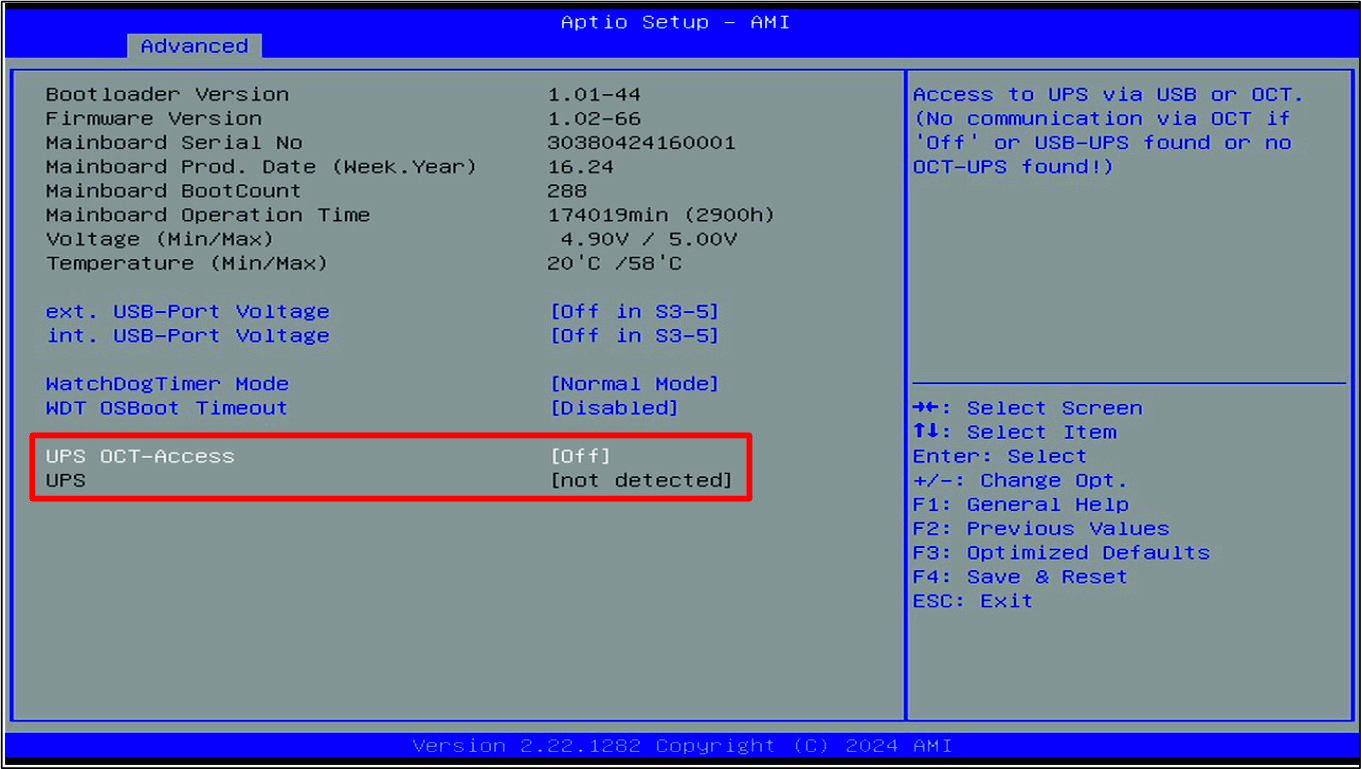

UPS-OCT-Konfiguration 2:Abb.29: UPS-OCT deaktiviert
3. Setzen Sie UPS OCT-Access auf [Auto].

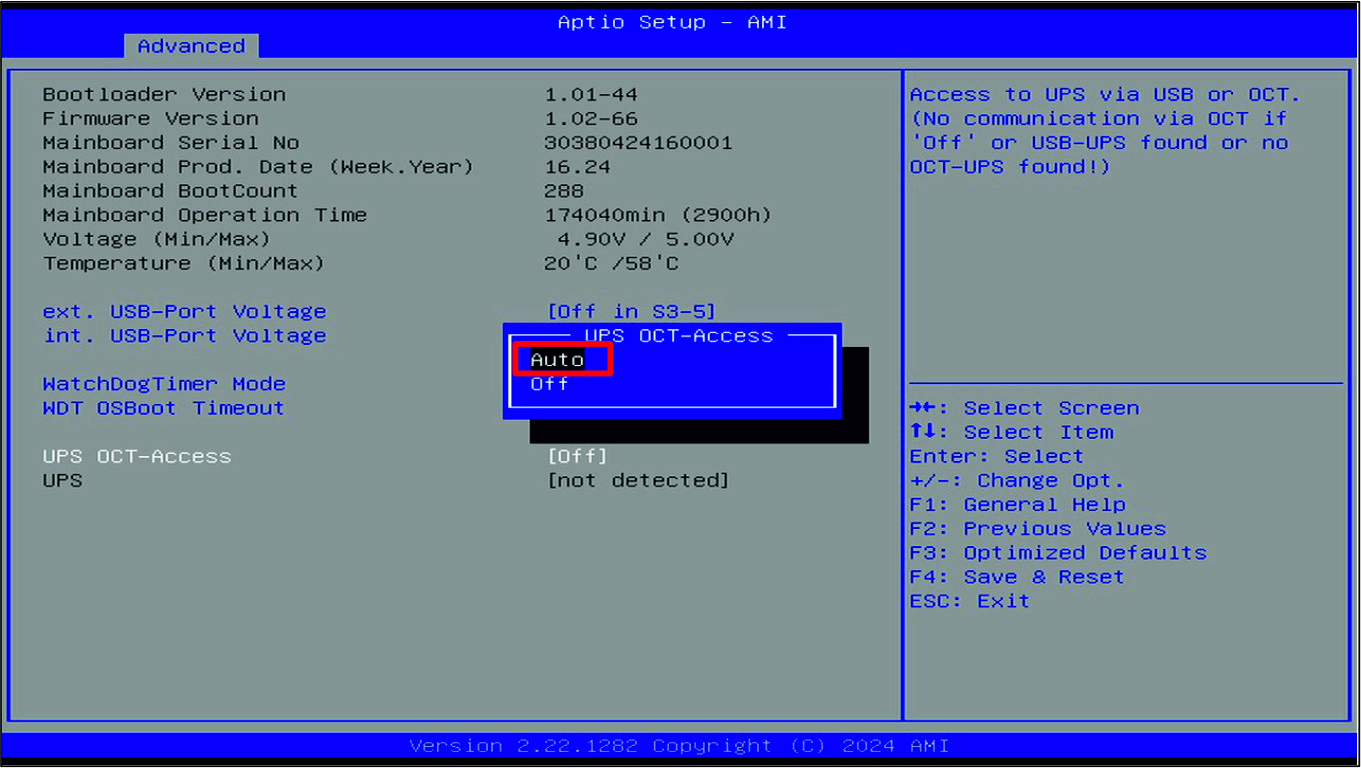

UPS-OCT-Konfiguration 3:Abb.30: UPS-OCT aktiviert

Zusätzlich zu der erkannten USV wird auch die Art der Verbindung angezeigt: detected via OCT oder detected via USB.

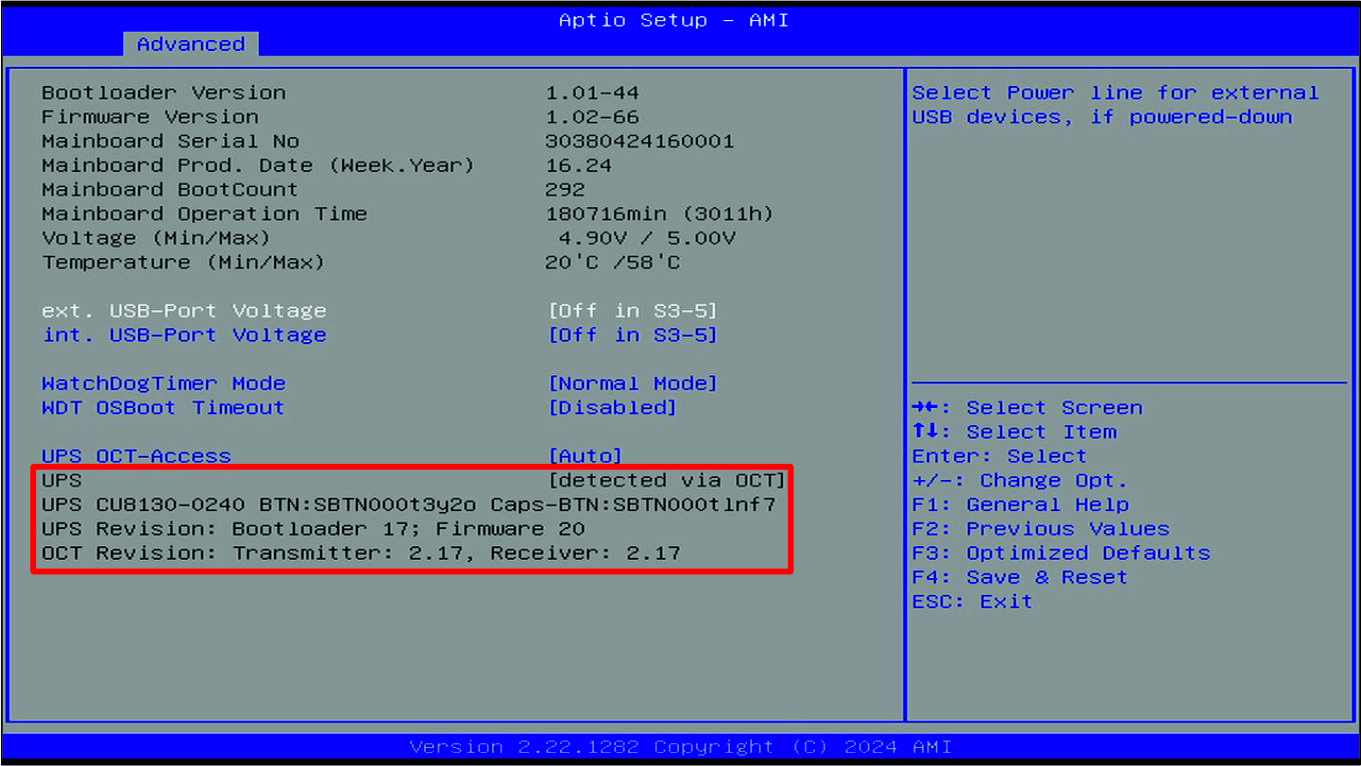

UPS-OCT-Konfiguration 4:Abb.31: USV detected via OCT

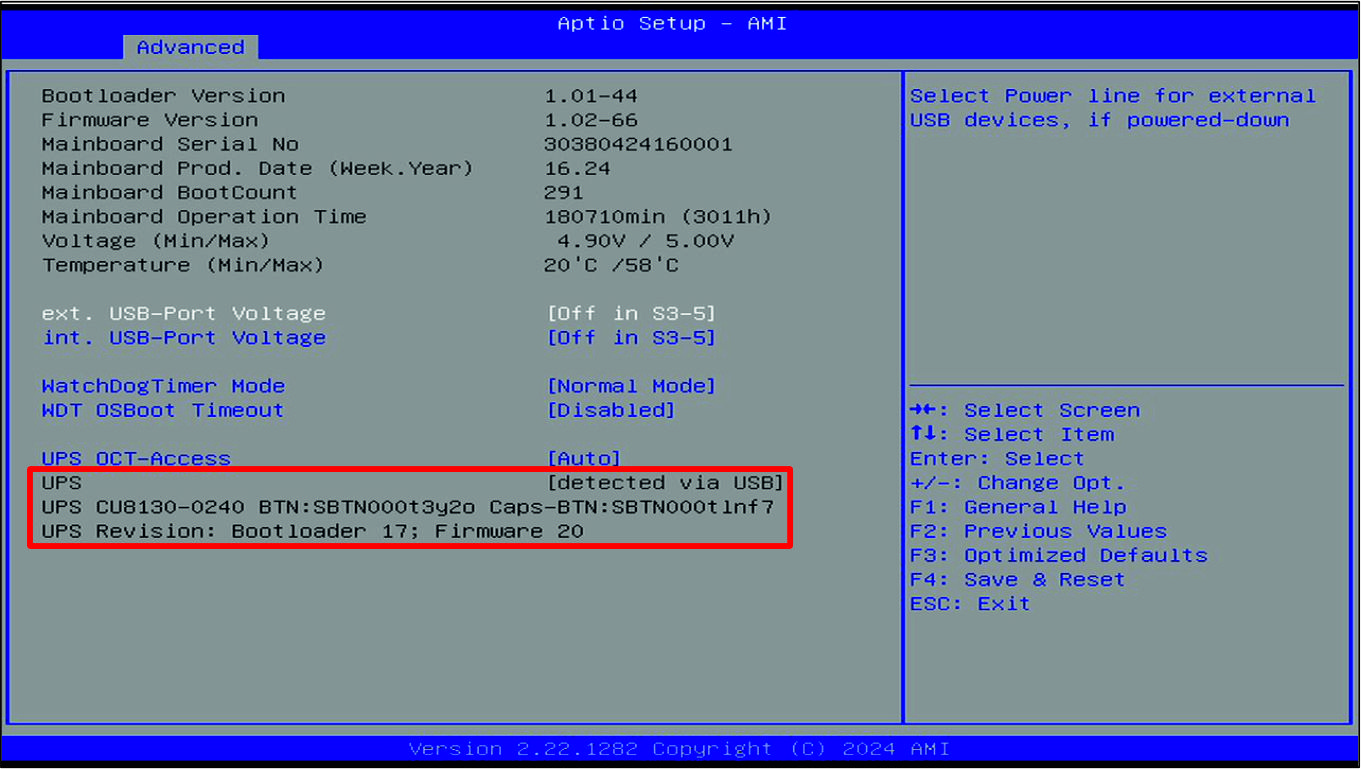

UPS-OCT-Konfiguration 5:Abb.32: USV detected via USB

Sollten Sie ein UPS-OCT-fähiges Gerät besitzen und die USV trotzdem via USB anschließen, bekommt die USB-Verbindung automatisch den Vorrang vor der OCT-Verbindung.

Alternativ können Sie Ihren Industrie-PC mit einem Sonder-BIOS anstelle des Standard-BIOS bestellen. In dem Fall ist UPS-OCT im BIOS bereits aktiviert. Ihnen steht folgende Bestelloption zur Verfügung:
