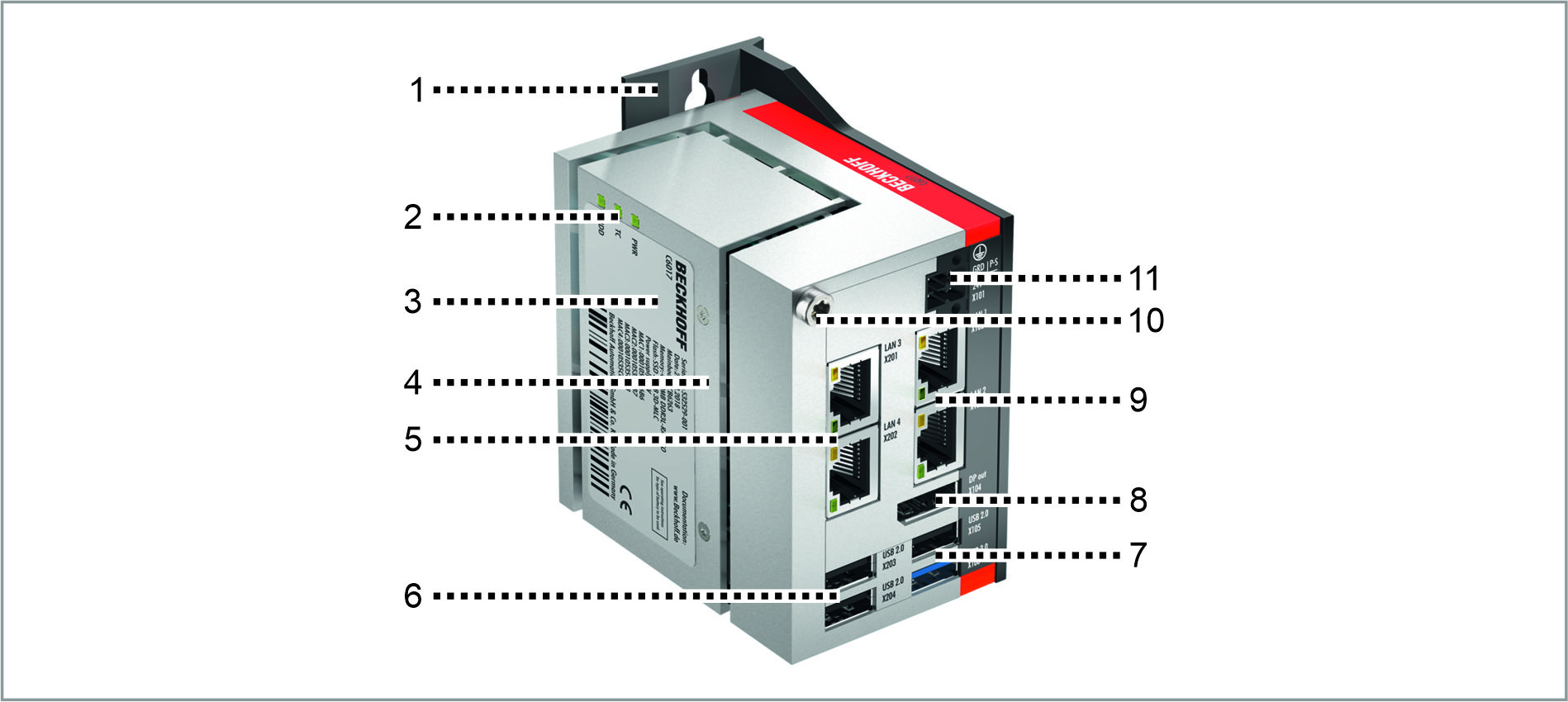

Aufbau
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Montageplatte | Platte zur Montage des Industrie-PCs über die schmalen Seiten im Schaltschrank |
2 | Status-LEDs | Status-Anzeige für Power, Massenspeicher, TwinCAT |
3 | Typenschild | Angaben zur Ausstattung des Industrie-PCs |
4 | Seitliche Abdeckung | Zugang zu Batterie und Speichermedium |
5 | Optionale USB-2.0-Schnittstellen (X203, X204) | Anschluss von Peripheriegeräten, USB-2.0-Norm unterstützt |
6 | USB-Schnittstelle (X106) | Anschluss von Peripheriegeräten |
7 | USB-Schnittstelle (X105) | Anschluss von Peripheriegeräten |
8 | DisplayPort (X104) | Übertragung des Videosignals |
9 | Optionale Ethernet-Schnittstelle RJ45 (X201, X202) | Anschluss des Industrie-PCs an ein 100/1000BASE-T-Netzwerk |
10 | Ethernet-Schnittstelle RJ45 (X102, X103) | Anschluss des Industrie-PCs an ein 100/1000BASE-T-Netzwerk |
11 | Schutzleiteranschluss PE | Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs |
12 | Spannungsversorgung (X101) | Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs |
Nr. | Komponente | Beschreibung |
|---|---|---|
1 | Schutzleiteranschluss PE | Niederohmige Schutzerdung und Funktionserdung des Industrie-PCs |
2 | Spannungsversorgung (X101) | Anschluss der Spannungsversorgung und externe Beschaltung des Industrie-PCs |
3 | Status-LEDs | Status-Anzeige für UPS-OCT, Power, Massenspeicher, TwinCAT |
4 | Ethernet-Schnittstellen RJ45 (X102-X107) | Anschluss des Industrie-PCs an ein 100/1000/2500BASE-T-Netzwerk bzw. 100/1000BASE-T-Netzwerk |
5 | USB-Schnittstellen (X108-X113) | Anschluss von Peripheriegeräten |
6 | DisplayPorts (X114, X115) | Übertragung des Videosignals |
7 | Optionales Ethernet-PCIe-Kompakt-Modul | Optionaler PCIe-Kompakt-Modulslot zur Schnittstellenerweiterung des Industrie-PCs |
8 | Optionale Grafikkarte mit DisplayPort-Schnittstellen | Slot für optionale Grafikkarten mit MXM-Interface |
