Typenschild

Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. Das hier abgebildete Typenschild dient lediglich als Beispiel.

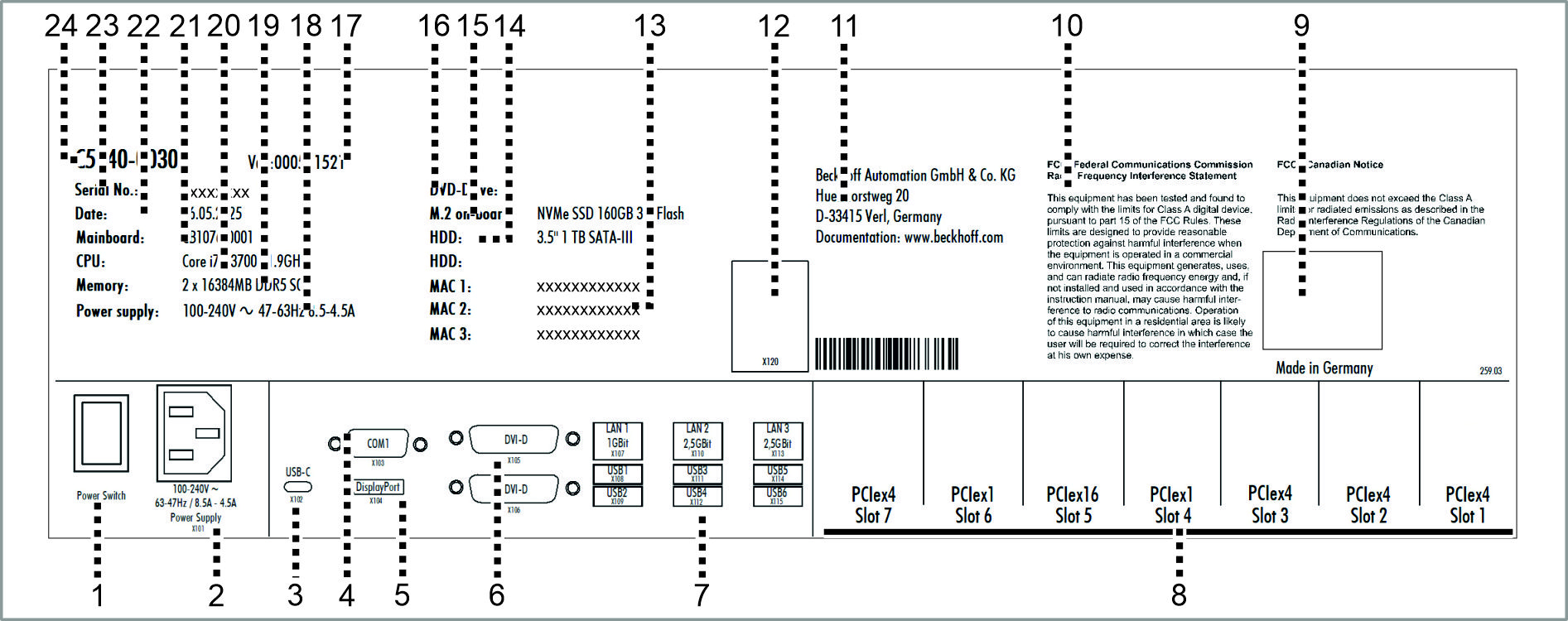

Typenschild 1:Abb.19: Typenschild
Legende Typenschild

Nr.

Beschreibung

1

Hauptschalter zum Ein- und Ausschalten des Geräts

2

Anschluss Spannungsversorgung (X101)

3

USB-C-Schnittstelle (X102)

4

Serielle Schnittstelle RS232 (X103)

5

DisplayPort (X104)

6

DVI-Schnittstellen (X105, X106)

7

Ethernet-Schnittstellen (X107, X110, X113) und USB-Schnittstellen (X108, X109, X111, X112, X114, X115)

8

Steckkartenslots für Optionen

9

Symbole

Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole wie CE, Typenschild 2:. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen.

10

FCC-Zulassungen

11

Anschrift des Herstellers

12

Optionale Schnittstelle herausgeführt in einer Slotblende

13

MAC-Adressen der Ethernet-Schnittstellen (X107, X110, X113)

14

Festplatte

15

NVMeTM-SSD

16

DVD-Laufwerk

17

Variantennummer: kaufmännische Nummer des Bestellcodes inklusive Bestelloptionen

Nr.

Beschreibung

18

Spannungsversorgung

19

Arbeitsspeicher

20

CPU

21

Mainboard

22

Produktionsdatum

23

Seriennummer = Beckhoff Traceability Number (BTN)

24

Modell: Die letzten vier Ziffern geben die Gerätegeneration an.
