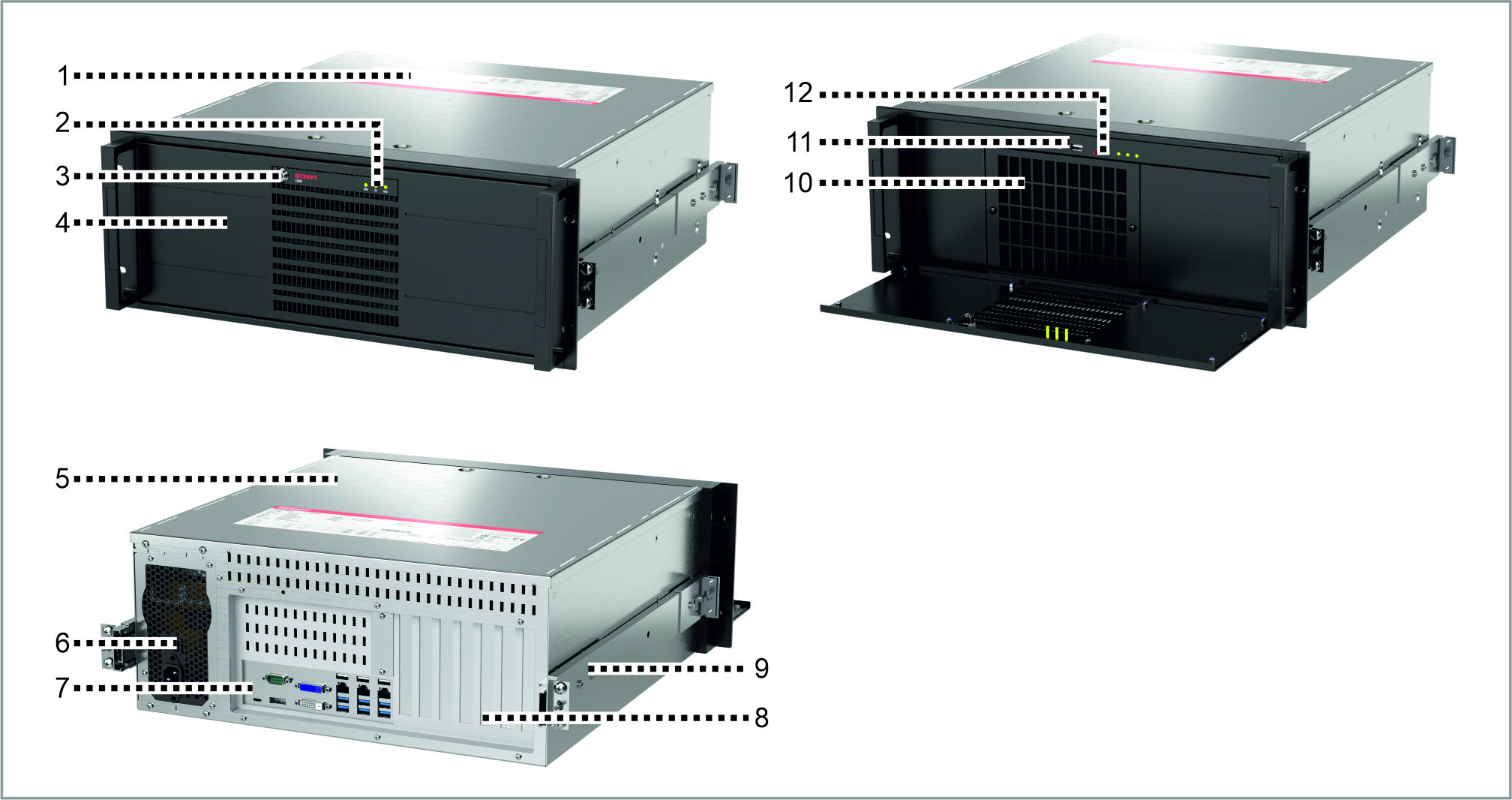

Aufbau

1

Typenschild

Angaben zur Ausstattung des Industrie-PCs

2

Status-LEDs

Status-Anzeige für Festplatte, Feldbus und Power

3

Schloss der Frontklappe

Öffnen der Frontklappe

4

Frontklappe

Zugang zu ATX- und Resettaster, USB-Schnittstellen, Laufwerken, Wechselrahmen, Filtermatte des Frontlüfters

5

Gehäusedeckel

Zugang zu austauschbaren Gerätekomponenten

6

Netzteil

Anschluss der Spannungsversorgung

7

Anschlussbereich

Zugang zu Schnittstellen des Industrie-PCs

8

Steckkartenslots

Zusätzliche optionale Steckkarten

9

Optionale Teleskopschienen

Auszugschienen zum Einbau in 19-Zoll-Racks

10

Frontlüfter mit Filtermatte

Kühlung des Geräts

11

USB-Schnittstellen (X212, X213)

Anschluss von Peripheriegeräten

12

ATX- und Resettaster

Starten und Herunterfahren des Betriebssystems, Neustart des Industrie-PCs
