Typenschild

Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Geräts- Das hier abgebildete Typenschild dient lediglich als Beispiel.

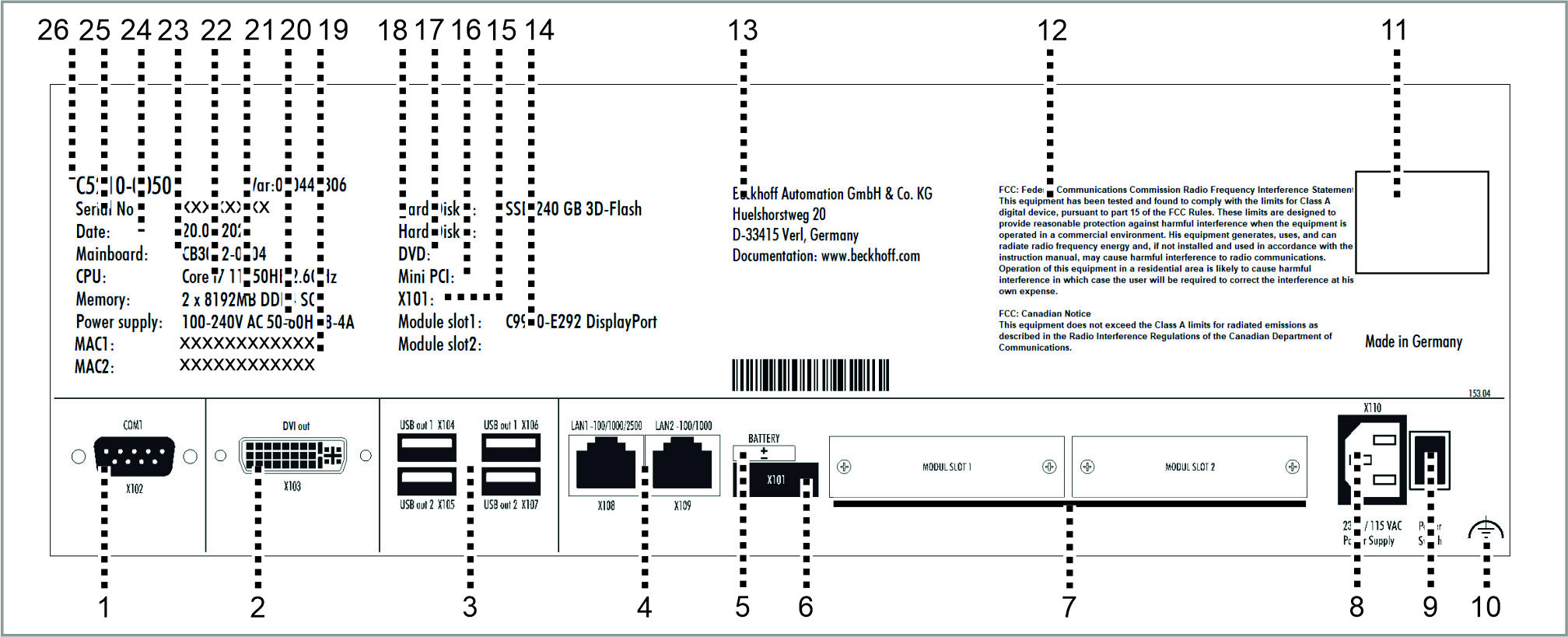

Typenschild 1:Abb.23: Typenschild
Legende Typenschild

Nr.

Beschreibung

1

RS232-Schnittstelle (X102)

2

DVI-Schnittstelle (X103)

3

USB-Schnittstellen (X104-X107)

4

Ethernet-Schnittstellen (X108, X109)

5

Batterie

6

Optionale Feldbus-Schnittstelle (X101)

7

PCIe®-Modulslots

8

Kaltgerätebuchse Spannungsversorgung

9

Hauptschalter

10

Funktionserdung

11

Symbole

Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole wie CE, EAC, UKCA, Typenschild 2:. Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2 Zulassungen.

12

FCC-Zulassungen

13

Anschrift des Herstellers

14

PCIe®-Modulslots

15

Optionale Feldbus-Schnittstelle (X101)

16

Mini-PCITM

Nr.

Beschreibung

17

DVD-Laufwerk

18

Festplatte

19

MAC-Adressen der Ethernet-Schnittstellen (X108, X109)

20

Spannungsversorgung

21

Arbeitsspeicher

22

CPU

23

Mainboard

24

Produktionsdatum

25

Seriennummer = Beckhoff Traceability Number (BTN)

26

Modell: Die letzten vier Ziffern geben die Gerätegeneration an.
